élvezérelt törlőrelé

információ

Az élvezérelt törlőrelé lehetővé teszi, hogy egy felfutó él segítségével a Tr bemeneten, egy beállított számú impulzust generáljon a Q (P) kimeneten. A TH (On) paraméter definiálja az impulzus bekapcsolt állapotának hosszát, míg a TL (Off) paraméter az impulzus kikapcsolt állapotának hosszát állítja. Az N (C) paraméter a felfutó élre generálódó impulzusok számát adhatjuk meg. Minden alkalommal, amikor impulzus érkezik a Tr bemenetre, az impulzus időzítője újraindul, és újra kezdi a számolást.

Ha az R (Off) bemenetre impulzus érkezik, akkor az időzítő újraindul és a Q (P) kimenet nem lesz elérhető, és csak akkor indul újra, ha a Tr bementre érkezik impulzus.

A blokk visszatérőre is beállítható, ezt úgy tehetjük meg, ha az elem ikonra kattintunk. (alapból ez a bemenet inaktív).

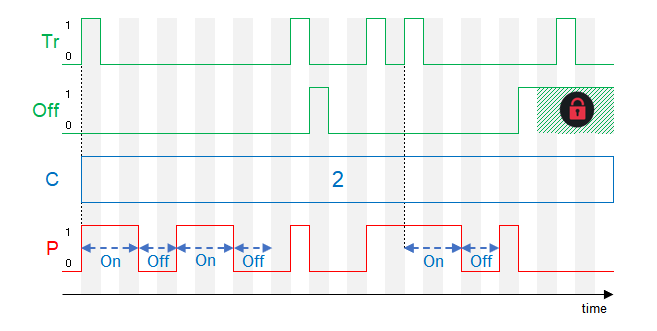

példa 1

Impulzusok száma, N=2

példa 2

Impulzusok száma, N=2 (több éllel)
