3 pont szabályzó

3 pont szabályzó

​

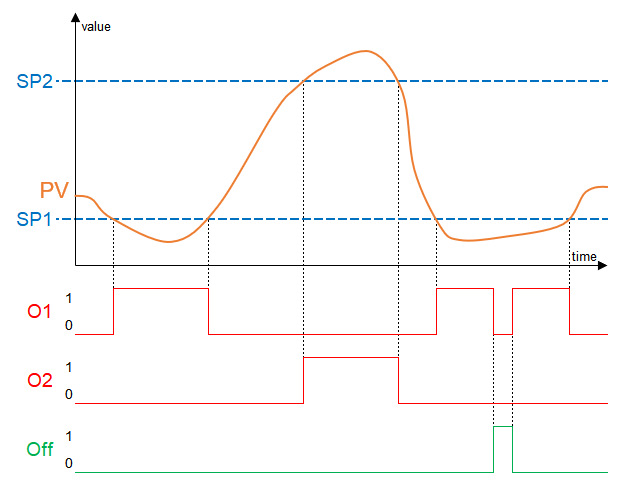

A 3 pont szabályzóval a két kimenet állapota függ a két cél értéktől (T1-T2 (SP1-SP2), és az aktuális analóg bemeneti értéktől. Ha DisP (Off) aktív, akkor mind a két bemenet kikapcsol és a szabályzó nem használható.

Ha az Al (PV) bemeneti érték kevesebb, mint a T1 (SP1) paraméter akkor a Q1 (O1) aktiválódik.

Ha az AI (PV) bementi érték a T1 (SP1) és T2 (SP2) paraméterek közé esik, akkor a Q1 (O1) és a Q2 (O2) is kikapcsolt állapotban van.

Ha az AI bemeneti érték nagyobb, mint a beállított T2 (SP2) paraméter akkor a Q2 (O1) aktiválódik.

 Példa

Ebben a példában van egy két bemenetes keverő szelep, amit két digitális kimenettel szabályozunk, egyet a teljes nyitásra, és egyet a teljes zárásra.

Ha a folyadék hőmérséklete kevesebb, mint a konstans értékkel megadott T1 (SP1) paraméter, a szelep a teljes állásba ki fog nyitni. Ha a folyadék hőmérséklete magasabb, mint a T2 (SP2) paraméter, akkor a szelep teljesen el fog zárni. Ha a folyadék hőmérséklete a két beállított érték között van, a szelep középállásban lesz.
