Loxone analóg érték figyelése blokk

Analóg érték figyelése

Analóg érték figyelése

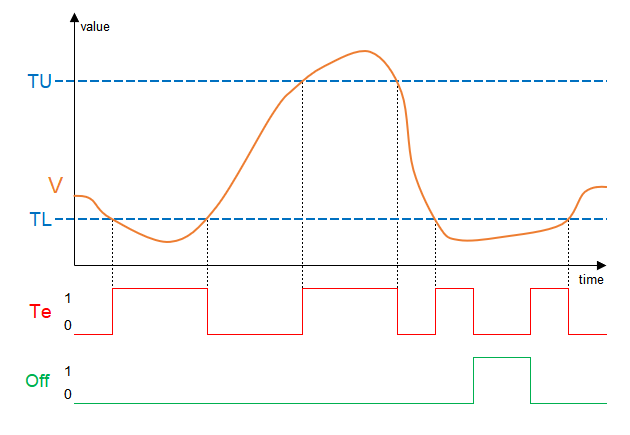

Kössük be a figyelni kívánt analóg bemenetet az Al (V) bemenetre. A lehetséges értékeket a TU (felső határ) és a TL (alsó határ) paraméterekkel állíthatjuk.

Amikor az analóg bemenet értéke a határok közé esik, akkor a Q (Te) kimenet aktív.


alapbeállítás

A következő példában egy padlófűtési kör hőmérsékletét akarjuk figyelni. Amikor a hőmérséklet túl magasra megy, a padlókárosodást szenvedhet el. Megjegyzés: ez csak telefonhívás vagy e-mail értesítés. Mindig kell lennie egy termosztátnak a padlóban, amit nem szabályoz a Loxone, ami megállítja a fűtést, ha az túlfűtene, vagy állítsuk be kézzel a hőmérsékleteket a termosztáton.

A felső határ legyen 35, illetve az alsó határ legyen 15.

Ezeken a határokon kívül a Q (Te) kimenet kikapcsol, de a határokon belül a Q (Te) aktív.
