Loxone analóg minimum, maximum korlát funkció blokk

Analóg minimum, maximum korlát

Analóg minimum, maximum korlát






A funkció blokk lehetővé teszi, hogy minimum és maximum értékek közé szabályozzunk egy analóg bemenetet.

funkciók

A paraméter Min és Max meghatározza a megengedhető értékek minimumát és maximumát.

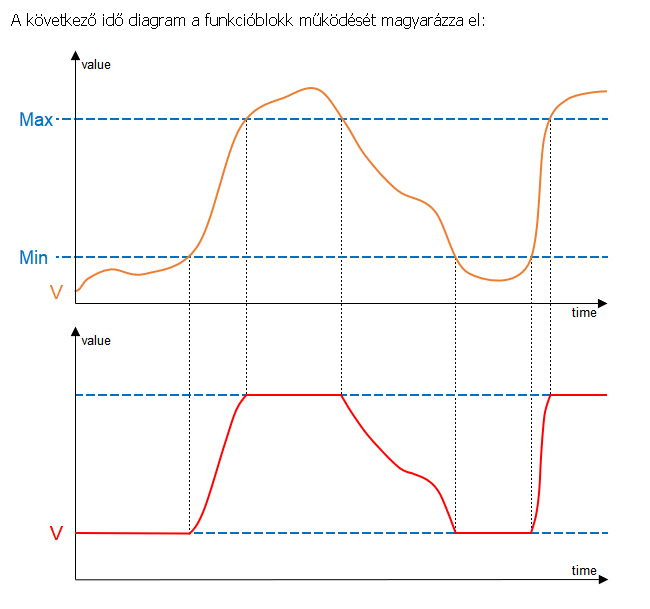

Kössünk be egy analóg bemenetet (pl. egy hőmérséklet érzékelőt) a blokk AI (V) bemenetére. Ha az AI (V) értéke kevesebb, mint a beállított Min paraméter akkor a Q (V) kimeneten a Min értéke jelenik meg. Ugyanígy ha a bejövő érték meghaladja a beállított Max paraméter értékét, akkor a Q (V) kimenet a Max érték jelenik meg. Ha a bejövő érték a két paraméter között van, akkor a Q (V) kimenet értéke megegyezik a bemenet értékével.
