Tree technológia

Loxone Tree

Tree

A Tree a Loxone saját BUS-os rendszere, aminek a segítségével Tree-s eszközöket (Touch, Jelenlét érzékelő, NFC Code Touch, Autótöltő) tudunk gyorsan és hatékonyan a Miniserver-hez rendelni.

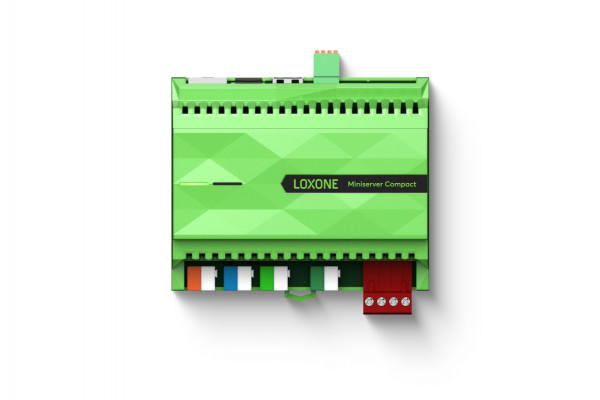

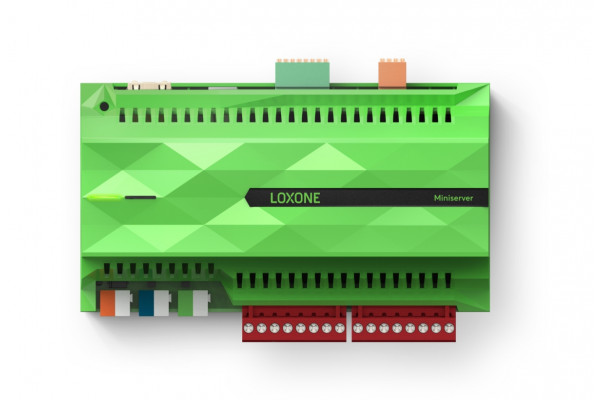

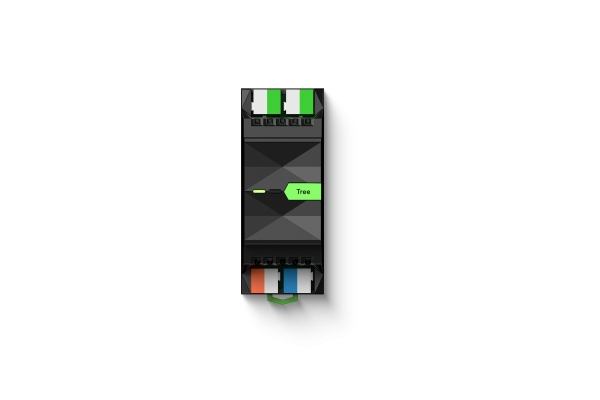

A Miniserver-en és a Miniserver Compact-on gyárilag található egy-egy Tree csatlakozó (Zöld-fehér). Miniserver Go esetén vagy, ha több Tree ágra van szükségünk a Tree Extension segítségével tudjuk bővíteni a rendszert. Minden Tree ágra 50-50 eszközt lehet felfűzni, így a Miniserver 50 eszközt tud lekezelni, a Tree Extension pedig 100 eszközt (50-50 áganként).

Kábelezés

A Loxone Tree vonalhoz a Loxone Tree Kábelt ajánljuk ( https://shop.verdom.hu/loxone-tree-kabel-200-meter?search=tree&page=3 ). Megfelelő lehet a kábelezéséhez J-Y(ST)Y 2x2x0,8 vagy Cat 7 kábel. Cat 7 kábel esetén a zöld/fehér érpárat a Tree Bus-ra használjuk, míg a narancs/fehér érpárat a 24VDC áramellátásra használjuk. A fennmaradó két érpár tartalék, vagy használhatjuk más funkciókhoz. A kábel árnyékolását nem kell földelnünk.

A maximális kábel hossz nem lehet több 500 méternél. Ez főként a Tree Bus-ra vonatkozik, az áramellátás miatt ez a kábelhossz kicsit kevesebb a feszültségesés miatt.

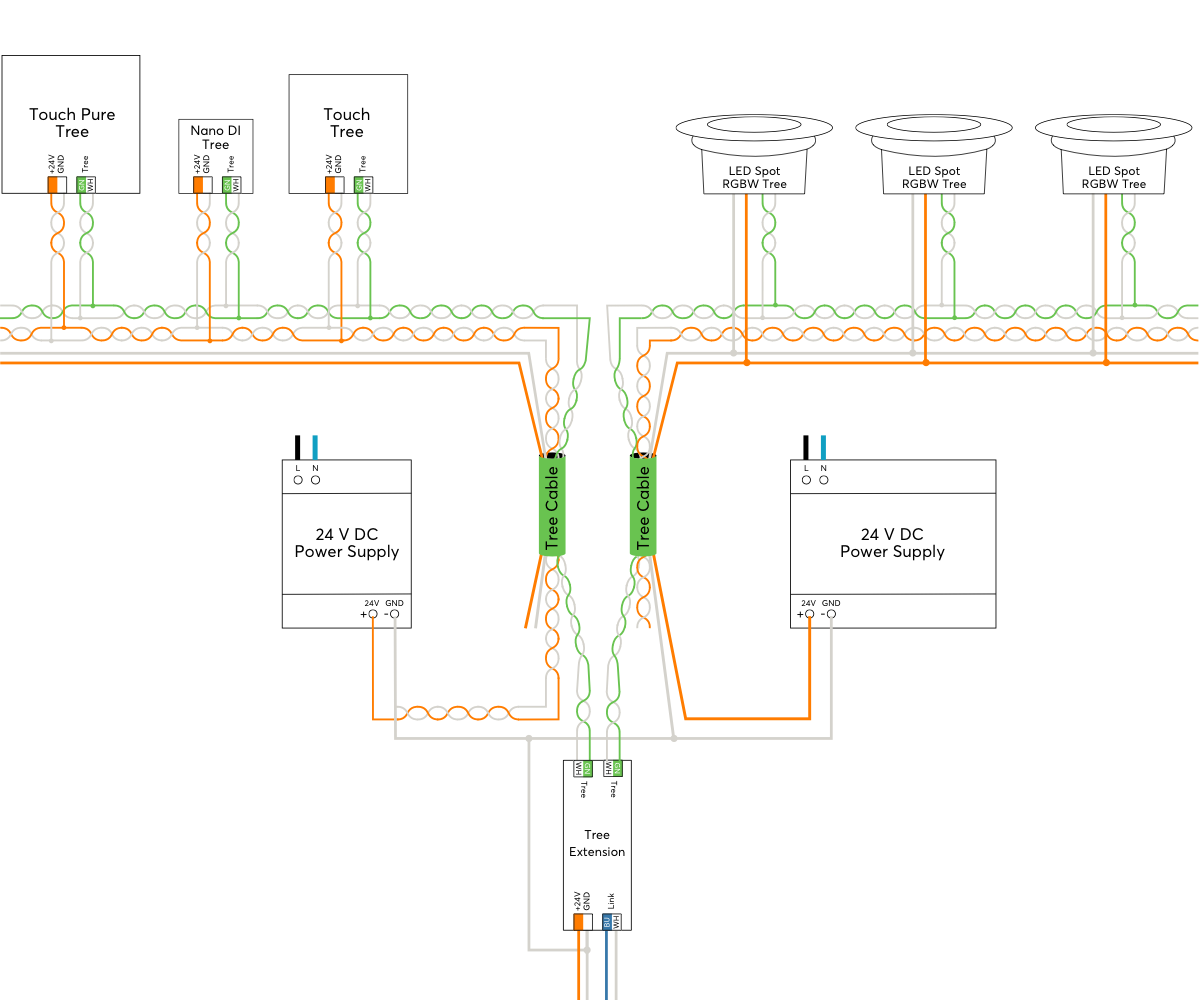

Kábelezési diagram

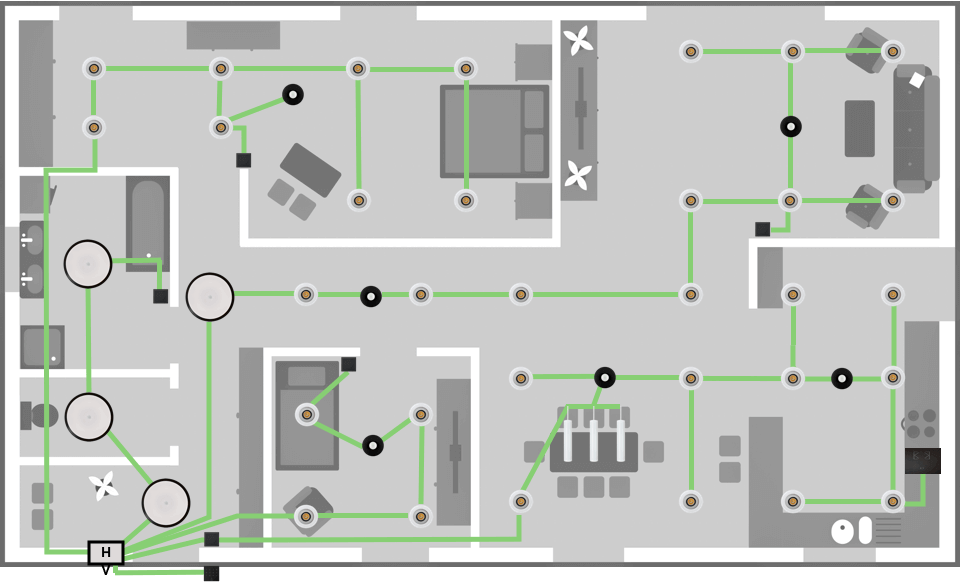

Kábelezési topológiák

Megengedett topológiák:

NEM használható topológia:

A javasolt több típusú topológia egyszeri használata, pl.: egy helyiségben az összes eszköz egy kábelre van felfűzve, majd helyiségekből jövő kábeleket is közösíteni. Így az elosztó szekrényekbe beérkező kábelek számát jelentősen le lehet csökkenteni. Érdemes a kötéseket az eszközök mögött elvégezni, így minden esetben hozzáférhető lesz a kötés.

Fontos: A Tree extension jobb és bal ágát nem lehet összekötni.

Frissítés

A Tree eszközök frissítése automatikusan történik a háttérben. Az eszközök a frissítés alatt is működőképesek. Ha a frissítés alatt a miniserver áramellátása megszűnik, abban az esetben a frissítést újra kell indítani.

Ez akár egy óráig is eltarthat.

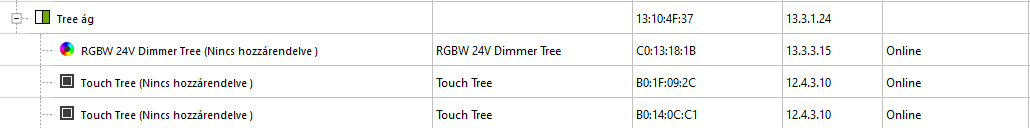

Az eszköz szoftverének verziószámát ellenőrizhetjük az eszközállapot menüben. Ha verziószám feketén jelenik meg, akkor az legfrissebb verzión van.
