Loxone Link

Loxone Link

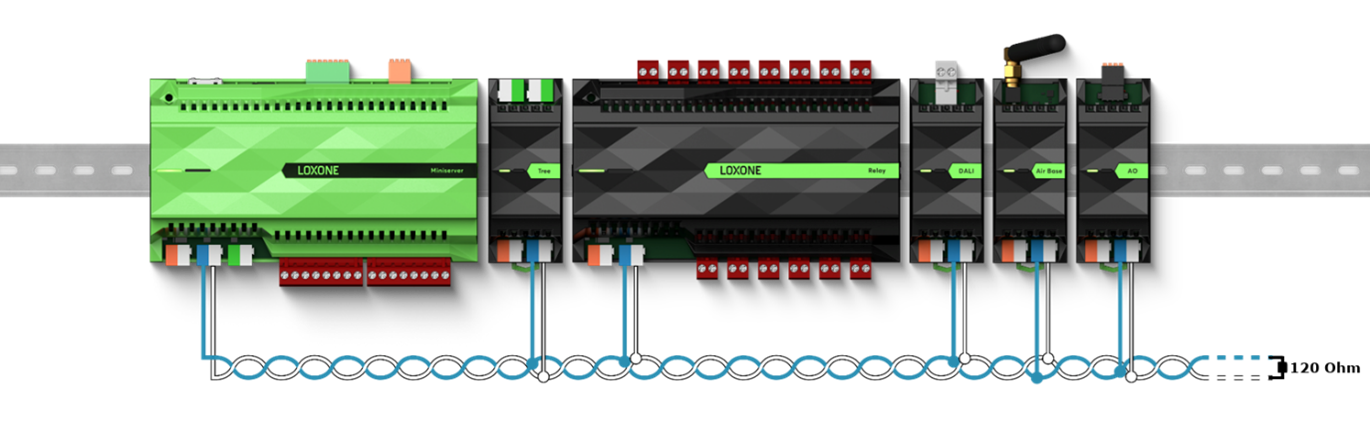

A Loxone Link köti össze a Miniserver-t és a bővítőmodulokat (Extension). A Miniserver-en/bővítőmodulokon a kék-fehér csatlakozó a Link csatlakozója.
A csatlakozóba Ø 0.6 ... 0.8mm (0.28 ... 0.5mm² / AWG23 ... 20) átmérőjű, tömör vezetéket lehet csatlakoztatni, javasolt a Loxone Tree kábelt vagy STP Cat 6a/7 kábel kék és kékfehér csavart értpárját használni.
A megfelelő kommunikáció érdekében, csak csavart érpár használható!



  1. Egy Miniserver-hez 30 db bővítőmodult (Extension) lehet csatlakoztatni.
  2. A Link csak BUS-os (felfűzött) topológiában használható.
  3. A Link teljes kábelhossza nem haladhatja meg az 500 métert.
  4. Az utolsó eszköz csatlakozójába egy 120 Ohmos ellenállást kell elhelyezni. (Miniserver dobozában megtalálható)
Ha a Miniserverhez nincs bővítőmodul (Extension) csatlakoztatva a 120 Ohmos ellenállást nem kell bekötni.
