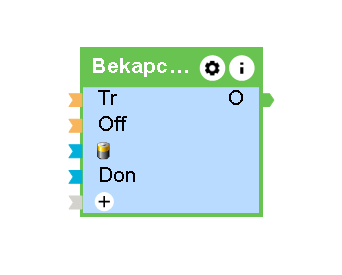

bekapcsolási késleltetés memóriával

A Tr bemenetre érkező impulzus után kimenet egy beállított késleltetés után bekapcsolódik, mindaddig, míg az R (Off) bemenetre impulzus nem érkezik.

információ

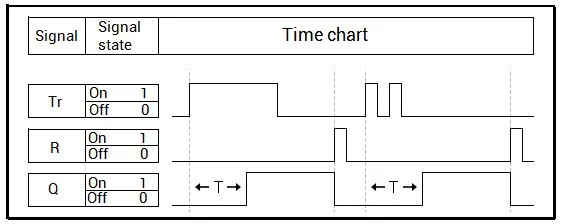

Miután egy felfutó él érkezett a Tr bemenetre, a Q (O) kimenet a T (Don) paraméterrel beállított késleltetés után bekapcsol. A következő felfutó élek a Tr bemeneten nincsenek hatással a Q (O) kimenetre.

Ha impulzus érkezik a R (Off) bemenetre a blokk időzítője újraindul és a Q (O) deaktiválódik. Egy új felfutó él a Tr bemeneten hatására a T (Don) késleltetéssel a Q (O) kimenet aktiválódik.

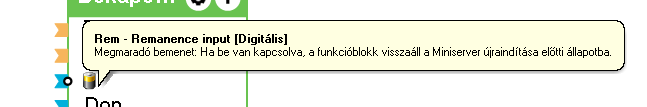

A blokk memóriáját is beállíthatjuk, ezt megtehetjük az elem ikonra kattintva :
