A DALI (Digital Addressable Lighting Interface) egy digitális világításvezérlési protokol. A Loxone rendszerekhez a DALI Extension-ön keresztül lehet csatlakoztatni a DALI-s eszközöket. A DALI Extension-ök (10 és 64 eszközhöz) és a DALI Air is támogatja a DALI 2-es szabványt. (DALI-2-vel csak az új legalább 5-ös Hardware ID-val rendelkező DALI Extension-ök kompatibilisek és minősítettek. Ezeket a termékcímkén található DALI-2 logó alapján lehet azonosítani, és a Loxone Config 15-től kezdődően támogatottak.)
Felépítése
DALI-1
A DALI-s eszközöket egy BUS vonalon keresztül fűzzük fel, majd ezeket az eszközöket egyesével megcímezve tudjuk a világítótesteket csoportokba, helyiségekhez rendelni és vezérelni. Egy teljes DALI vonalra 64 csatornát fűzhetünk fel. Ez azt jelenti, hogy egy hagyományos fényerőszabályzós világítótestből 64 darabot, színhőmérséklet szabályzós világítótestekből 32 darabot (hideg és meleg fehér külön-külön csatorna), RGB-s lámpákból 21 darabot tudunk csatlakoztatni. Vannak olyan lámpák is, ami sima fényerőszabályzós, de több címet igényelnek, ezért a kialakítás előtt érdemes a világítótestek adatlapját megnézni.
DALI-2
A DALI-2 szabvány fizikai megvalósulásban nem különbözik a DALI-1-es szabványtól, a legnagyobb elértés az eszközök kezelésében van. DALI-2-es előtétek/lámpák esetén 64 eszközt lehet egy teljes vonalra felrakni, nem kell figyelembe venni a csatornák számát.
Topológia

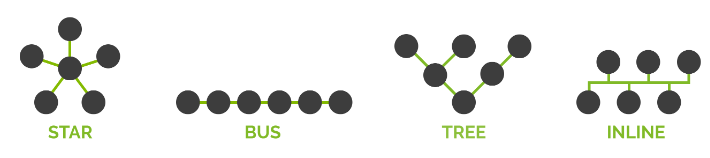

Topológia szempontjából a gyűrű topológián kívül bármit használhatunk.
Kábelezés
- Szabvány szerint a DALI vonalhoz javasolt keresztmetszet a 1,5 mm². Javasolt kábel az 5x1,5 mm², amiből 2 ér a DALI kommunikáció, 3 pedig a fix 230 V-os betáplálás.
- Másik lehetőség a 3x1,5 mm² kábel a fix 230 V-os betáplálásnak és a kommunikációnak 2x1 mm² kábel. Ez a megoldás megelőzheti a kötési hibákat. (DALI és 230V-os erek felcserélése)
- A kábelezés teljes hossza nem haladhatja meg a 300 métert!
Polaritás
A Dali protokoll alapvetően polaritás független, de javasolt a polaritás betartása!
