Eberle esd 524 003 ereszcsatorna fűtő, hőmérséklet és páratartalom érzékelő bekötése

Eberle esd 524 003 ereszcsatorna fűtő, hőmérséklet és páratartalom érzékelő bekötése

Eberle esd 524 003

Eszközök

  1. Eberle esd 524 003 ereszcsatorna fűtő, hőmérséklet és páratartalom érzékelő
  1. Novus  TxRail-USB hőmérséklet távadó





Novus távadó

Konfigurálás

  1. Novus TxRail-USB konfig program letöltése innen
  2. Micro USB kábelel össze kell kötni a Novus-t a számítógéppel
  3. Tx Config programot indítsuk el
  4. Configuration/ Communication menüben válasszuk a TxRail-USB eszközt



      5. A Tx-Rail-USB fülnél  találjuk az eszközhöz tartozó beállításokat
  1. A Sensor  Type-nál  állítsuk NTC-re az érzékelő típusát ( 0V = -30°C----10V=120°C)








 A Range résznél tudjuk beállítani a mérési tartományt

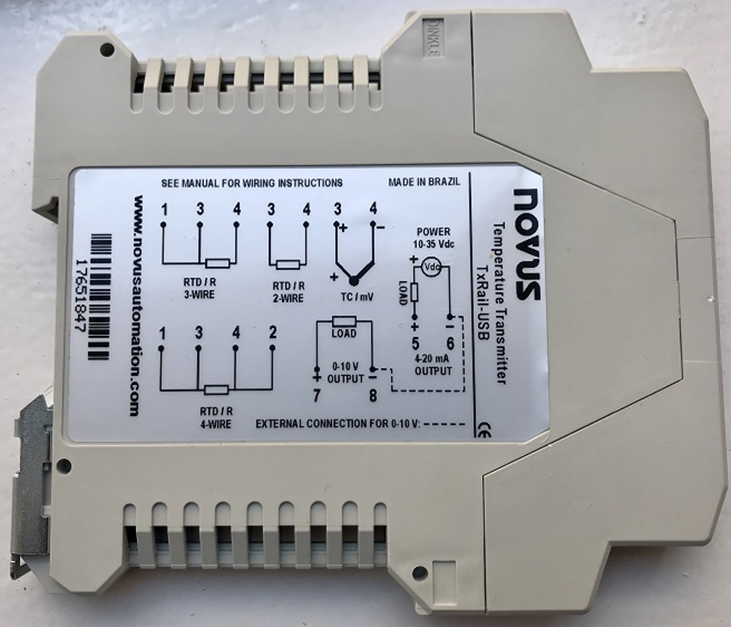

Novus TxRail USB- bekötése



  1. 3-4. csatlakozó:- érzékelő bemenet
  1. 5-6. csatlakozó:  eszköz betáp. 10-35V dc
  1. 7-8. csatlakozó: 0-10V kimenet

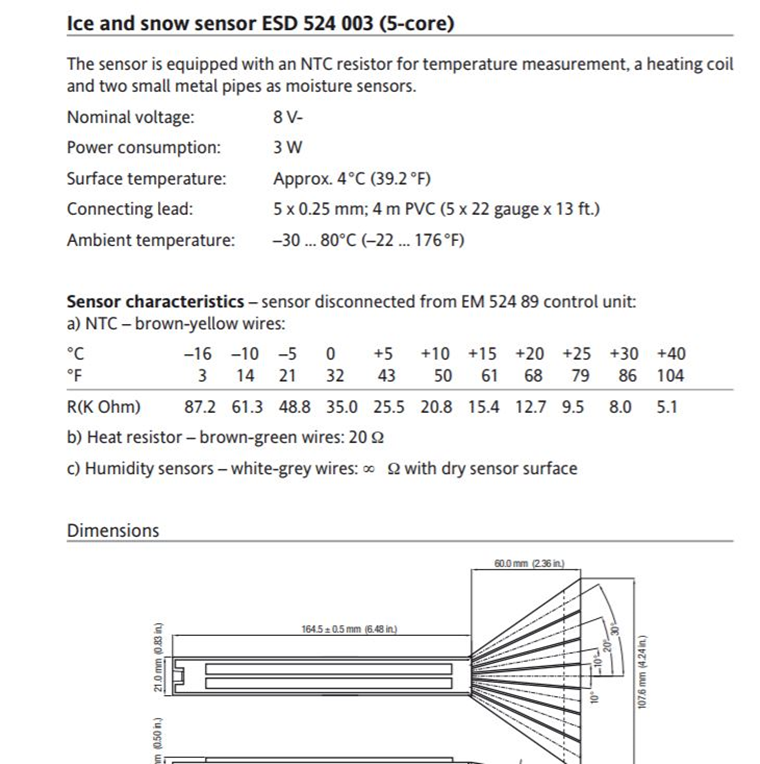

Eberle esd 524 003



  1. Barna-Sárga vezeték hőmérsékletérzéleléshez
  1. Barna-Zöld vezeték a fűtéshez
  1. Fehér –Szürke vezeték a páratartalom méréshez
