fel-le számláló

információ

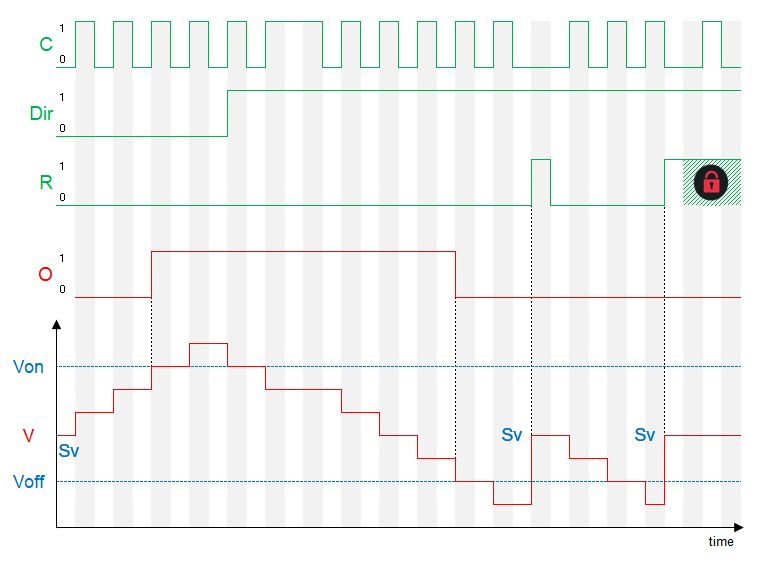

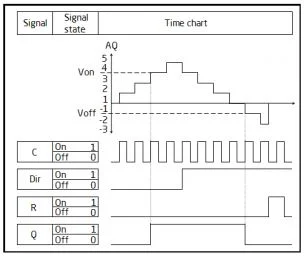

A számláló kimenete az AQ (V), amely minden C bemenetre érkező impulzus hatására, egyet hozzá ad vagy elvesz a Dir bemenet értékéhez. Az SV paraméter segítségével megadhatjuk az AQ (V) kezdeti értékét.

Továbbá ez a program blokk lehetővé teszi, hogy ki és bekapcsoljuk a Q (O) kimenetet a Von és Voff segítségével. Amikor az AQ (V) egyenlő vagy nagyobb, mint a Von akkor a Q (O) bekapcsol, és amikor az AQ  (V)értéke egyenlő vagy kevesebb, mint a Voff a Q (O) kikapcsol.

Az R bemenetre érkező impulzus visszaállítja a kezdeti SV paraméter értékre.
