FlipFlop RS impulzus kapcsoló

Impulzus kapcsoló

FlipFlop RS

információ

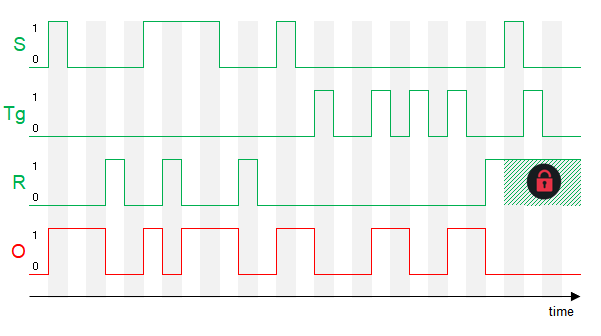

Az S bemenetre érkező felfutó él után a Q kimenet aktívvá válik. Ez tárolódik mind addig míg az R reset ki nem váltja. Az R bement a domináns - tehát ha az S és az R is aktív a Q kimenet nem lesz aktív.

Van egy Tr trigger bemenet is. Ez lehetővé teszi, hogy a Q kimenetet ki és bekapcsoljuk egy-egy felfutó éllel. Hogy ez a bemenet működjön, az S és R bemeneteknek inaktívnak kell lenni.

Aktiválhatjuk a blokk memóriáját. Ezt meg tehetjük, ha rákattintunk az elem szimbólumra.
