FlipFlop SR impulzus kapcsoló

impulzus kapcsoló

FlipFlop SR

információ

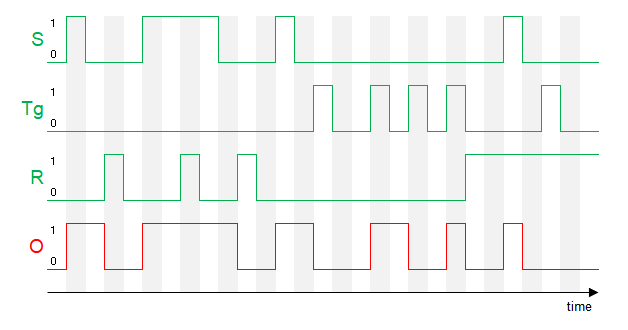

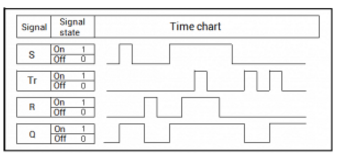

Az S bemenetre érkező felfutó él után a Q kimenet aktívvá válik. Ez tárolódik min daddig míg az S aktív vagy a R reset bemenet aktív nem lesz. Az S bemenet a domináns - tehát ha az S inaktív és az R aktív, akkor a Q kimenet inaktív lesz.

Van egy Tr trigger bemenet is. Ez lehetővé teszi, hogy a Q kimenetet ki és bekapcsoljuk egy-egy felfutó éllel. Hogy ez a bemenet működjön, az S és R bemeneteknek inaktívnak kell lenni.

Beállíthatjuk a blokk memóriáját is. Ezt meg tehetjük ha rákattintunk az elem szimbólumra.
