Loxone hatérérték kapcsoló funkció blokk

Határérték kapcsoló

Határérték kapcsoló


funkciók

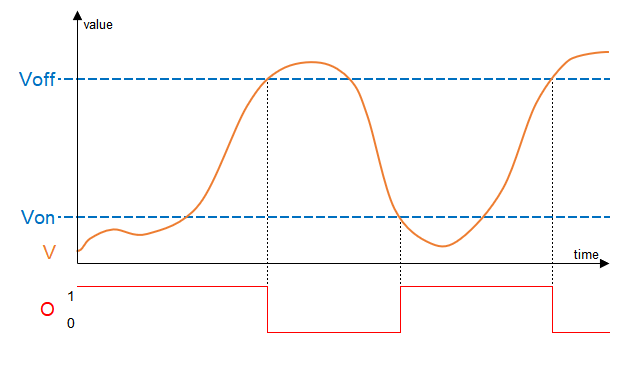

Elsőként kössük be az analóg érzékelőt az Al (V) bemenetre. Ha az analóg érzékelő értéke Von paraméter értéke alatt van akkor a Q (O) kimenet aktív. A Q(O) kimenet így is marad mindaddig, amíg az analóg érték nem emelkedik a Voff paraméter értéke fölé.

Ez meg tudja előzni a gyakori ki-be kapcsolást, ami a szivattyú károsodását okozhatják. A két paraméter közötti távolságot nevezik hiszterézisnek.



példa

Ebben a példában a szivattyú be fog kapcsolni, ha a víz szintje kevesebb, mint 5. A szivattyú mind addig bekapcsolva marad, amíg a víz szintje nem megy 8 fölé, ekkor a szivattyú kikapcsol.
