Késleltetett be- és kikapcsolás

Késleltetett be- és kikapcsolás

információ

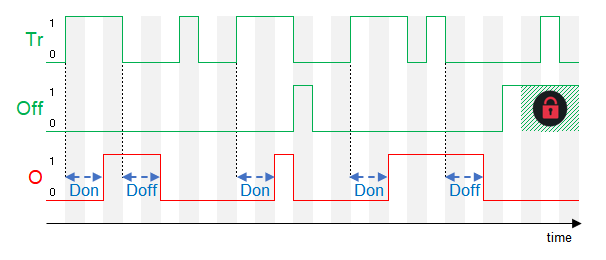

Egy felfutó él a Tr bemeneten aktiválja a Q kimenetet a TH paraméterrel beállított késleltetéssel. Ha a Tr bemenetre érkező impulzus rövidebb, mint a TH, akkor a Q állapota nem változik.

Egy lefutó él a Tr bemeneten kikapcsolja a Q kimenetet a TL paraméterrel beállított késleltetéssel. A késleltetési idő minden felfutó élre újraindul.

Ha az R bemenetre érkezik impulzus, a blokk időzítője újraindul és a Q kimenet inaktív. Ezután egy új felfutó él a Tr bemeneten aktiválja a kimenetet a TH idő után, míg egy lefutó él deaktiválja a TL idő után.
