Késleltetett impulzus

Késleltetett impulzus

Ha impulzus érkezik, akkor a blokk egy késleltetett impulzust küldd.

információ

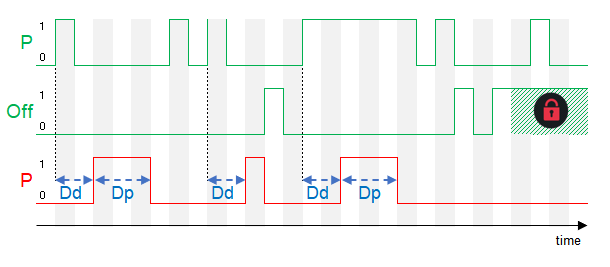

Egy felfutó él után a Tr (P) bemeneten, a blokk időzítője elindul.  A beállított D (Dp) késleltetés után a Q (P) kimenet aktiválódik a T (Dp) paraméterrel beállított ideig. A D (Dp) késleltetés újraindul minden felfutó él hatására.

Ha az R (Off) bemenet aktív, akkor az óra újraindul és a Q (P) kimenet inaktív. Ezután csak egy új felfutó él hatására indul újra a számláló.
