Két pont szabályzó

Két pont szabályzó

Egy analóg jel van bekötve az Al (PV) bementre. A blokk állítópontját beállíthatjuk a T (SP) paraméter segítségével. A hiszterézis értékét a H (Hys) paraméter segítségével állíthatjuk.

A hiszterézis segítségével megelőzhetjük a gyakori ki és bekapcsolást, például szivattyúnál vagy bojlernél.

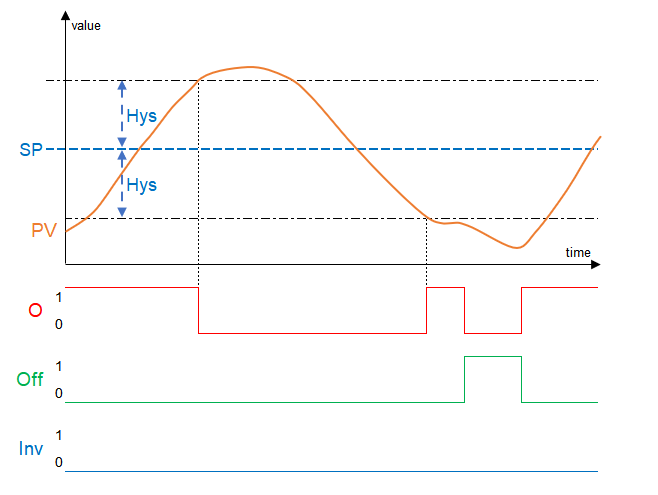

A Q kimenet aktív, ha az aktuális érték kevesebb, mint a beállított pont – hiszterézis érték. Amint a bemeneti érték nagyobb, mint a beállított pont + hiszterézis érték, akkor a Q kimenet kikapcsol.

Ha a Dis bemenet aktív, akkor az összes bemenet inaktív és a Q kimenet kikapcsolt állapotban van.

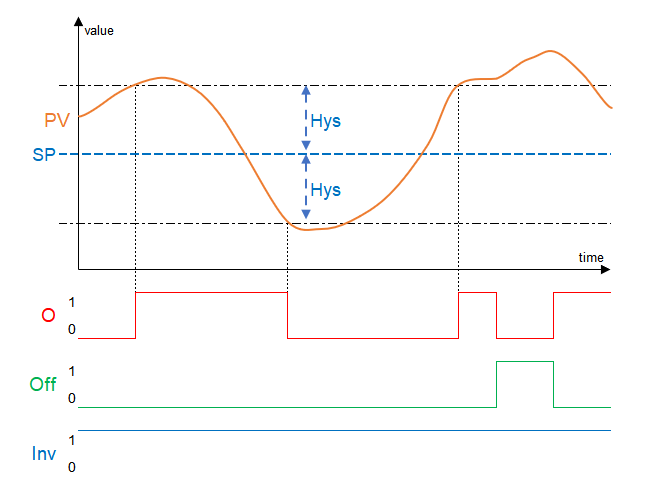

Inverz :

példa

Ebben a példában, a szivattyú bekapcsol, ha az érték kevesebb, mint 9 (TH). A szivattyú bekapcsolva is marad, amíg az analóg bemeneti érték eléri a 11-et (H+T) ezután kikapcsol.
