Kapcsoló blokk

Kapcsoló blokk

Használd ezt a blokkot a programodban, ha egy állandó be vagy ki jelet szeretnél impulzussá alakítani.

információ

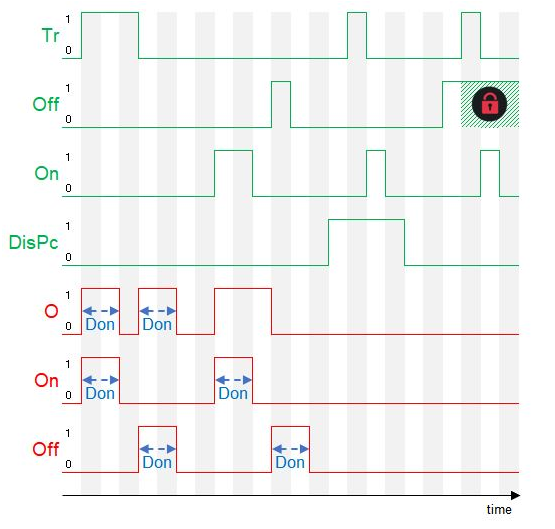

Minden változtatásra, ami a Tr bemenetre érkezik, egy impulzus generálódik a Q kimeneten. Ha a Tr bemeneten a jel 0ról 1 re változik, akkor a Qon kimeneten is jelentkezik impulzus. Ha 1-ről változik 0-ra, akkor a Qoff kimeneten jelentkezik impulzus.

Az impulzus hossza a kimeneten állítható a T paraméterrel.

Ha a Dis bemenet aktív, akkor a többi bementek zárolva vannak.
