Loxone "Energia menedzser" blokk működése
Energia menedzser blokk
A blokk a megtermelt többlet energia optimális felhasználását teszi lehetővé. Így a megtermelt energiát nem a hálózatra tölti fel a rendszer, hanem a házon belül felhasználja.
Működés:
A blokk 12 fogyasztót tud lekezelni, különböző prioritásokkal. Ha több áramot termel a rendszer, mint amit felhasznál, a blokk automatikusan bekapcsolja a rá csatlakoztatott fogyasztókat. Energia többlet esetén az Energia menedzser megpróbálja a lehető legtöbb fogyasztót bekapcsolni, kezdve a legkisebb teljesítményűvel.
Lehetőség van a trigger bemeneteken keresztül az adott fogyasztók azonnali kapcsolására.
Programozás:

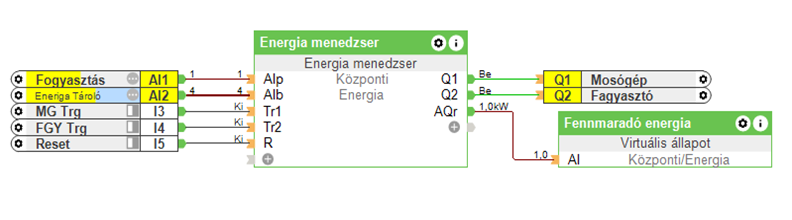

A blokk működéséhez szükség van az aktuális termelt és fogyasztott teljesítményre. Ezt az értéket a Alp bementre kell csatlakoztatni. Ha több energiát termel a rendszer, mint amit felhasznál, az érték negatív lesz, ellenkező esetben pedig pozitív. Ezután a blokk a kimenetekre (Q1-Q12) csatlakoztatott fogyasztókat be és ki tudja kapcsolni.
Bemenetek:
Alp: A fogyasztás analóg bemenete. Pozitív érték esetén a hálózatról vételezzük az energiát, negatív érték esetén a rendszer túltermel.
Alb: Energia tároló teljesítmény
Alt: Prioriást választó, az itt megadott számú (1-12) fogyasztó fog elsőre bekapcsolni.
Tr1-Tr12: Az adott kimenet (Q1-Q12) direkt kapcsolása.
R: Minden kimenetet kikapcsol.
Paraméter:
O: Szabad teljesítmény eltolás
Kimenetek:
Q1-Q12: A fogyasztók kapcsolására használt kimenetek.
AQr: Fennmardó energia

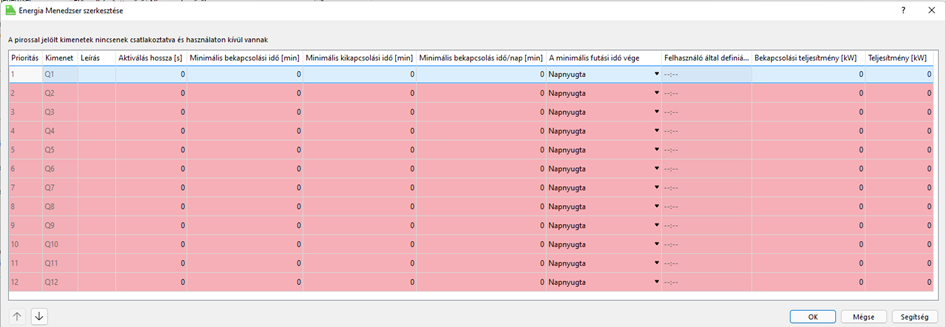

Beállítások (dupla kattintásra):
Prioritás: A fogyasztó bekapcsolásának sorrendje
Kimenet: A blokk kimenet.
Leírás: A fogyasztó neve.
Aktiválás hossza (s): Bekapcsolás késleltetés.
Minimális bekapcsolási idő (min): Az a legkevesebb időtartam, amire a fogyasztó bekapcsol.
Minimális kikapcsolási idő (min): Az a legkevesebb időtartam, ami
után a fogyasztó újból bekapcsolhat.
Minimális bekapcsolási idő/nap (min): Az a legkevesebb időtartam amire, egy nap alatt a fogyasztó bekapcsol.
A minimális futási idő vége: A futási idő számolásának vége, adott napon.
Felhasználó által definiált idő: A felhasználó által megadott időpont, amikor a futási idő számolása befejeződik.
Bekapcsolási teljesítmény (kW): A bekapcsoláshoz szükséges többlet teljesítmény.
Teljesítmény (kW): A fogyasztó teljesítménye.
Funkcionalitás:

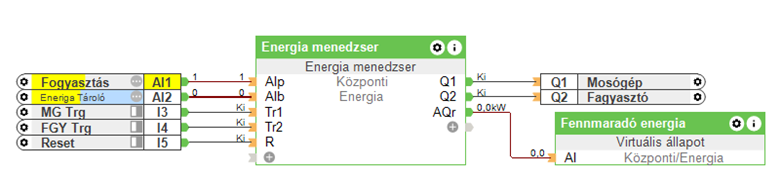

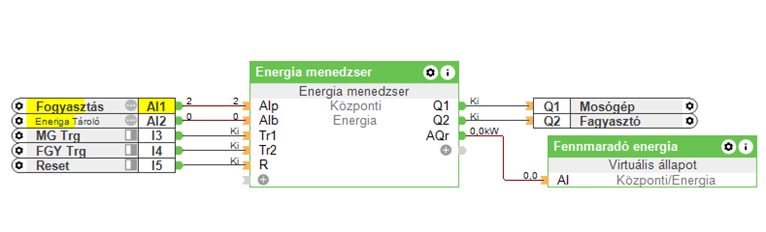

A blokkhoz csatlakoztatni kell a mért aktuális teljesítményt. Ha több termelt energiánk van, mint amit felhasználunk, ez az érték negatív lesz.

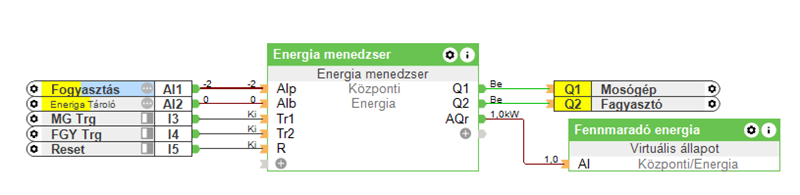

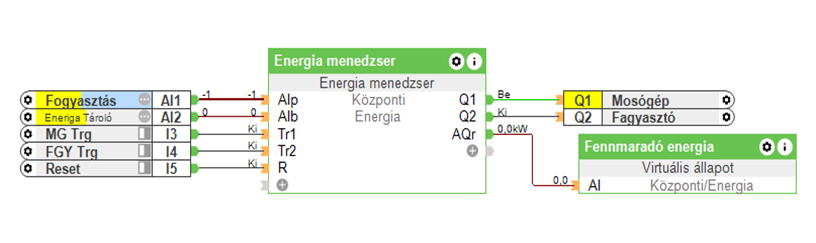

A Alp-re érkezett negatív teljesítmény esetén az Energia menedzser megpróbálja a többlet energiát az legoptimálisabb módon felhasználni. A legkisebb teljesítménnyel rendelkező fogyasztót automatikusan bekapcsolja, ha nincs bekapcsolási idő beállítva. Amennyiben továbbra is többlet teljesítmény érhető el, további fogyasztókat fog felkapcsolni. Ameddig termelt energia érhető el a menedzser megpróbálja az összes fogyasztót felkapcsolni a minimális napi futásiidőre.
A fogyasztók felkapcsolva maradnak a Minimális bekapcsolási időre. Miután kikapcsoltak, kikapcsolt állapotban maradnak a Minimális kikapcsolási időre. A ciklus folytatódni fog ameddig a fogyasztó el nem éri a ’’Minimális bekapcsolási idő/nap’’ időtartamot.
Amennyiben nem tudod a rendszer megfelelő mennyiségű energiát termelni, a fogyasztókat még éjfél előtt a blokk be fogja kapcsolni a napi minimális futási időre.
Ha egy fogyasztót azonnal be akartunk kapcsolni a trigger bemenetekre (Tr1-Tr12) adott egy másodpercnél rövidebb impulzussal be lehet kapcsolni a napi minimális futási időre, akkor is ha nincs többlet energiánk.
Ha az impulzus hosszabb, mint egy másodperc akkor az Energia menedzser manuális módba vált. A kimenet mindaddig bekapcsolva marad, amíg a trigger bemenetére nem küldünk 0-át.
Az ’’Aktiválás hossza’’ beállítással egy be kapcsolás késleltetés lehet beállítani.
A
bekapcsolási teljesítménynél meghatározhatjuk, hogy mekkora többlet energia
esetén kapcsoljon be a fogyasztó. A teljesítményt a fogyasztó adatlapján vagy
típustábláján található.
Az ’’O’’ eltolás paraméterben meghatározhatunk egy határértéket a ’’tartalék’’ energiának. Alapértelmezetten 0 a megadott érték.
