Loxone Intercom bekötése

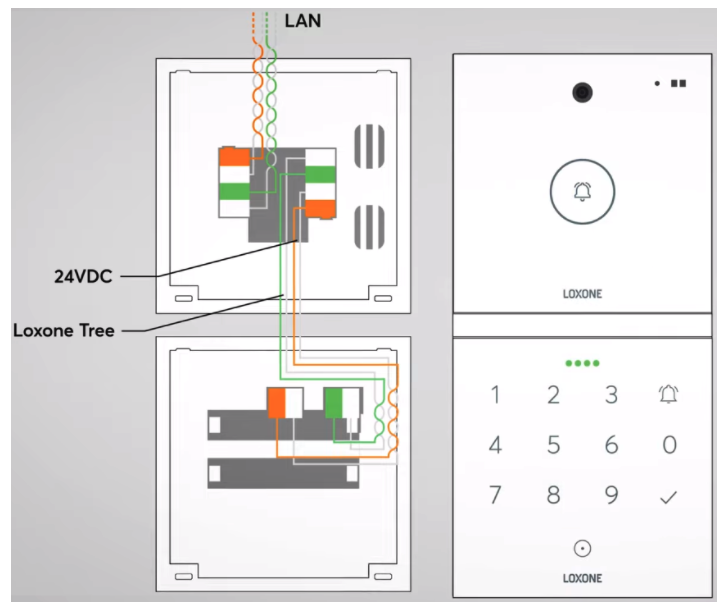

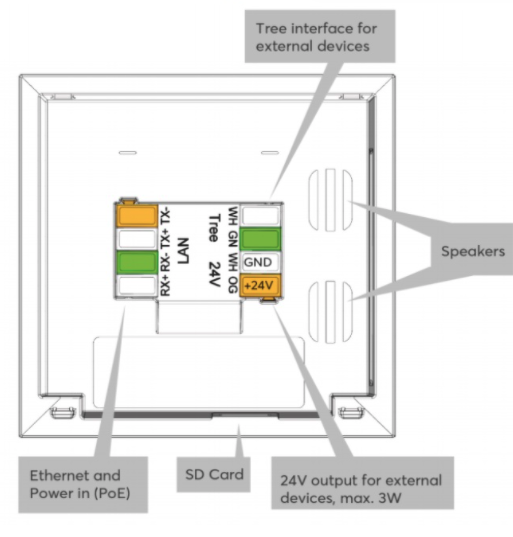

Itt látható a Loxone Intercom bekötése:

Az eszköz PoE-n keresztül kapja a táp ellátását. Abban az esetben ha a switch vagy a Poe táp képes "aktív PoE"-re ( Power over Ethernet (PoE), typ. 48VDC IEEE 802.3af Alternative A, power class 0).

Elérhető Loxone PoE táp:   PoE Injektor - Verdom Store

Az ajánlott kábeltípus minimum CAT5 vagy annál magasabb osztályú.

T568B  bekötés :

"TX -"  -   narancs,

"TX +" -   narancs/fehér,

"RX -"  -   zöld,

"RX +" -  zöld/fehér

-érpárokat használjuk mind az adat, mind pedig a feszültség továbbítására.

Az RJ45 csatlakozó vége a T568B szerint legyen bekötve:

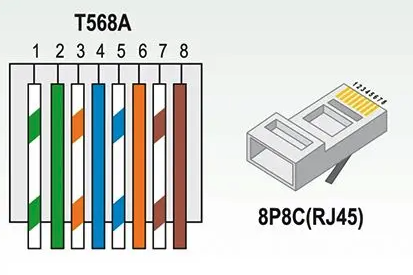

T568A bekötés:

T568A bekötésű kábel esetén a narancs/narancs-fehér, zöld/ zöld-fehér érpárokat meg kell fordítani.

Tehát:

"TX -"  -   zöld,

"TX +" -   zöld /fehér,

"RX -"  -   narancs,

"RX +" -  narancs /fehér.

Összegzés:

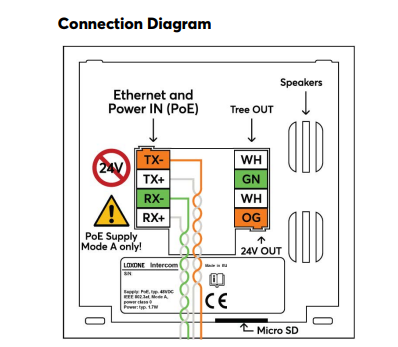

Loxone Intercom

Power over Ethernet (PoE), typ. 48VDC

IEEE 802.3af Mode A, power class 0

A PoE Mode A (Endspan) az adatátvitelre használt érpárokon (1-2 és 3-6 tűk) juttatja el a tápfeszültséget a végberendezésekhez (pl. switchekhez) 10/100Base-T hálózatokban.

A Mode B-vel ellentétben, amely a tartalék párokat használja, a Mode A ideális a közvetlen switch-alapú tápellátásra.

A PoE Mode A főbb jellemzői:

- Párhasználat: Az 1-es és 2-es, valamint a 3-as és 6-os érintkezőket használja a 48 VDC tápfeszültség továbbítására.

- Adat és táp együttesen: Ugyanazokat a párokat használja az adatokhoz és az energiához.

- Alkalmazás: Elsősorban végponti eszközök (endspan), például PoE-képes switchek használják.

 -Kompatibilitás: Megfelel az IEEE 802.3af/at szabványoknak.

A RJ45 csatlakozók szerelésénél a T568B típusú bekötést szoktuk kérni (így helyes az Intercom színsorrendje is).
