Loxone Touch surface eszköz felszerelés segédlet
Eszköz felszerelése, rögzítése

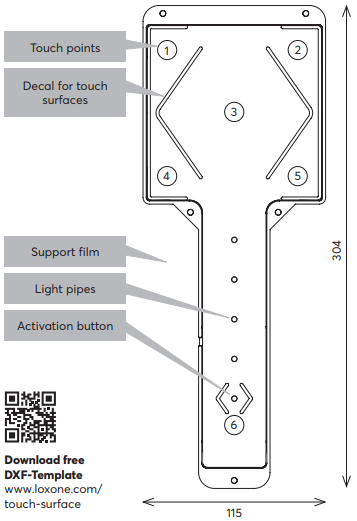

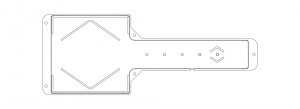

A készülék felszereléséhez a szerelési felületet teljesen egyenletes síkra kell kialakítani a megfelelő anyaghoz tartozó felületi megmunkálással. Az érintőfelületet is szükséges pozícionálni, a szerelési felülethez illeszteni méretben és pozícióban. Megjelölni a matrica és érintőfelületek széleit, és az 5 visszajelző led átmenőfuratát a két felület között (szerelési felület ahova illeszkedik a készülék, ez egy pultnál pl. a pult alsó felülete; érintő felület, ami az eszköz kiterjesztett érintőfelülete a pult felületén). Ezután az 5 db rögzítő csavar helyét érdemes megjelölni és kifúrni a csavaros rögzítéshez, hogyha ezt megengedi a felület és a beszerelés helye. Majd a készülékről le kell venni a ragasztóvédő fóliát, ami után a készüléket ragasztóval bevont felületével illesztve fel kell ragasztani a felületre. A ragasztás után az 5 db csavarral lehetséges robosztussá tenni a rögzítését a készüléknek.

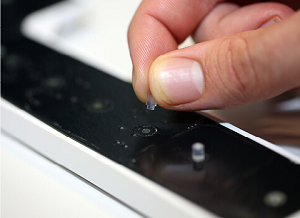

Fontos! Hogyha a visszajelző ledek átmenő furatja kialakított, a készülékhez kapott 5 db fényvezető kicsi üvegdarabot kényelmesebb lehet felhelyezni a szerelőfelület oldalán a furatokba beszorítva, ezzel segítve a készülék felragasztásánál a pociziónálást is.

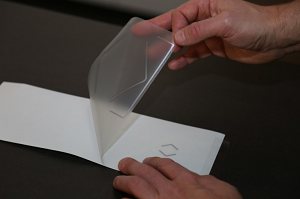

Matrica felragasztása az érintőfelületre
A termékhez kapott matricával az 5 gomb és a Touch Surface aktiváló gombja bármilyen sima felületre rögzíthető.
1. lépés: Győződj meg arról, hogy a felület száraz, zsírmentes és 8 °C-nál melegebb.
2. lépés: A vonalakat erősen simítsd át a átlátszó átviteli papíron.
3. lépés: Helyezd a fóliát pontosan az érintőfelületre.
4. lépés: Távolítsd el a hátlapot.
5. lépés: Helyezd a matricát a felületre, ügyelve arra, hogy sík, vízszintes és megfelelő irányban legyen.
6. lépés: Nyomd meg erősen a kontúrfóliát egy lapos tárgy segítségével.
7. lépés: Távolítsd el az átviteli papírt.
Alternatív megoldásként a felületet meg lehet marni vagy más módon integrálni az öt gombbal és az aktiváló gombbal.
Opcionális: Állapotjelző LED-ekhez szükséges furatok
1. lépés: Fúrd ki az érintőfelületen a állapotjelző LED-ek helyét pontosan 90°-os szögben a fúrósablon segítségével.

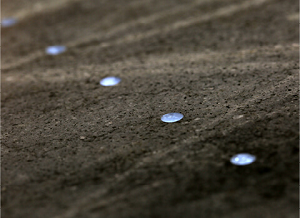

2. lépés: Helyezd az öt optikai szálas csövet közvetlenül a Loxone Surface-re, és illessze be őket a fúrt lyukakba.
3. lépés: A vízálló és tartós működési felület érdekében javasoljuk, hogy a fúrt lyukakat szakszerűen tömítsd le felülről. Például epoxigyantával.
További információk
- a Touch surface felszereléséhez az érintőfelület és a szerelőfelület maximum távolsága: 30mm
- a hibamentes működés érdekében a két felület közötti anyag NEM lehet elektromos vezetőképes anyag
- a hibamentes működés érdekében a két felület közötti anyagnak egyneműnek kell lennie, ez lehet pl. fa, kő, kerámia vagy üveg.
A teljes felszerelés lépései az alábbi videón megtekinthető:
