Paradox riasztó illesztése

Paradox riasztó illesztése

A paradox riasztó Loxone rendszerbe való illesztéséhez szükségünk van egy RS232 Extension-re és egy PRT3-as modulra.

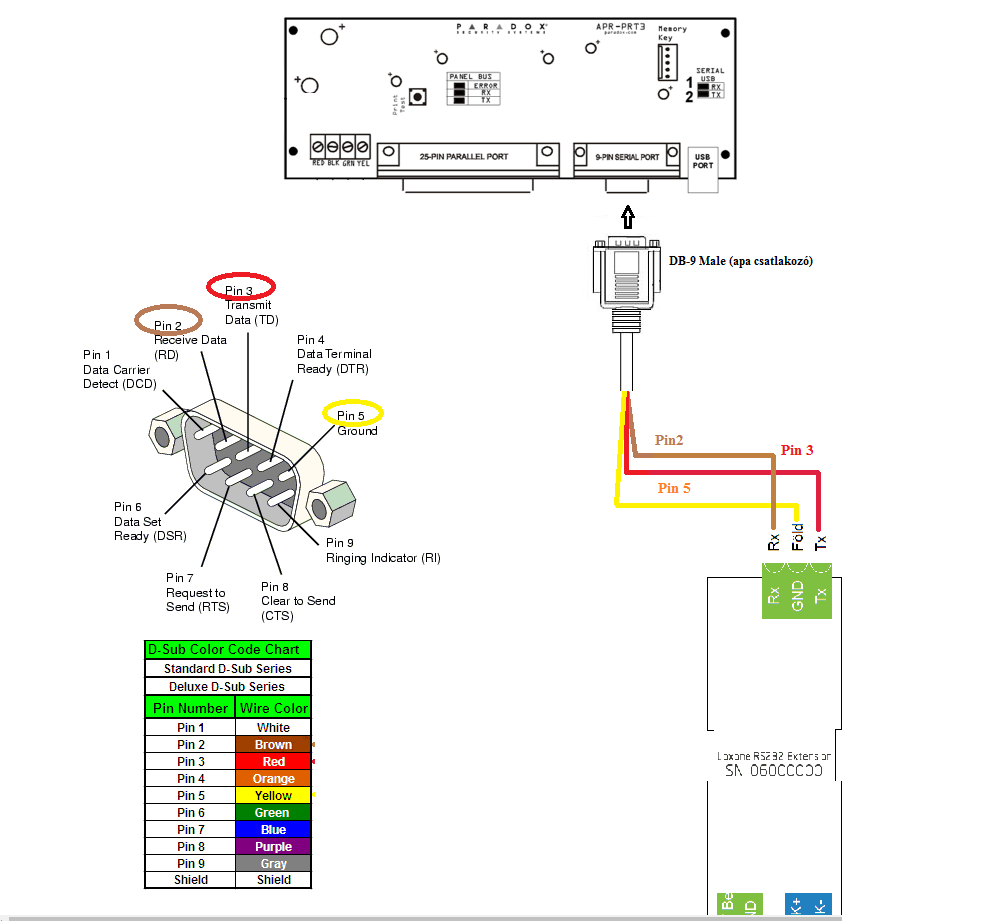

Teljes séma:

Kábelezés

A kábelezést J-Y(ST)-Y kábellel javasoljuk megvalósítani. A kábelezés teljes hossza nem haladhatja meg a 15 métert!

Csatlakozó bekötése:

2-es PIN - Rx
5-ös PIN - GND
3-as PIN - Tx

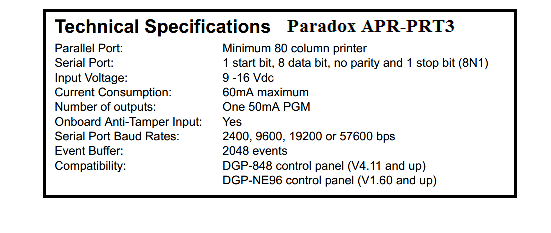

Paradox APR-PRT3 adatlap:

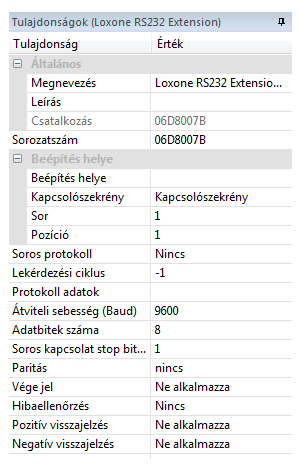

Az RS232 Extension beállításai:

A képen lévő beállítások, a PRT3-as modul alapértelmezett beállításai.

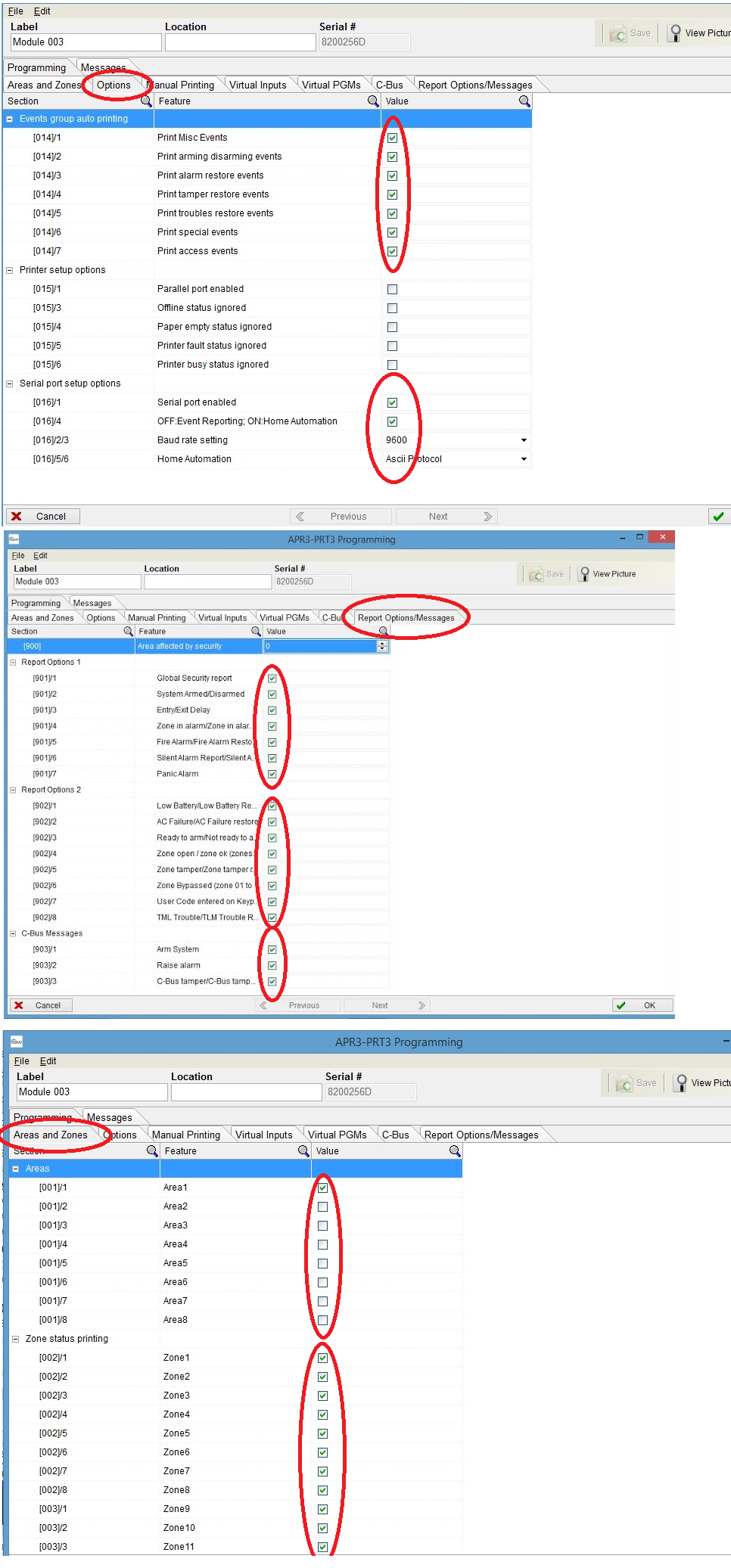

Babyware beállítások:

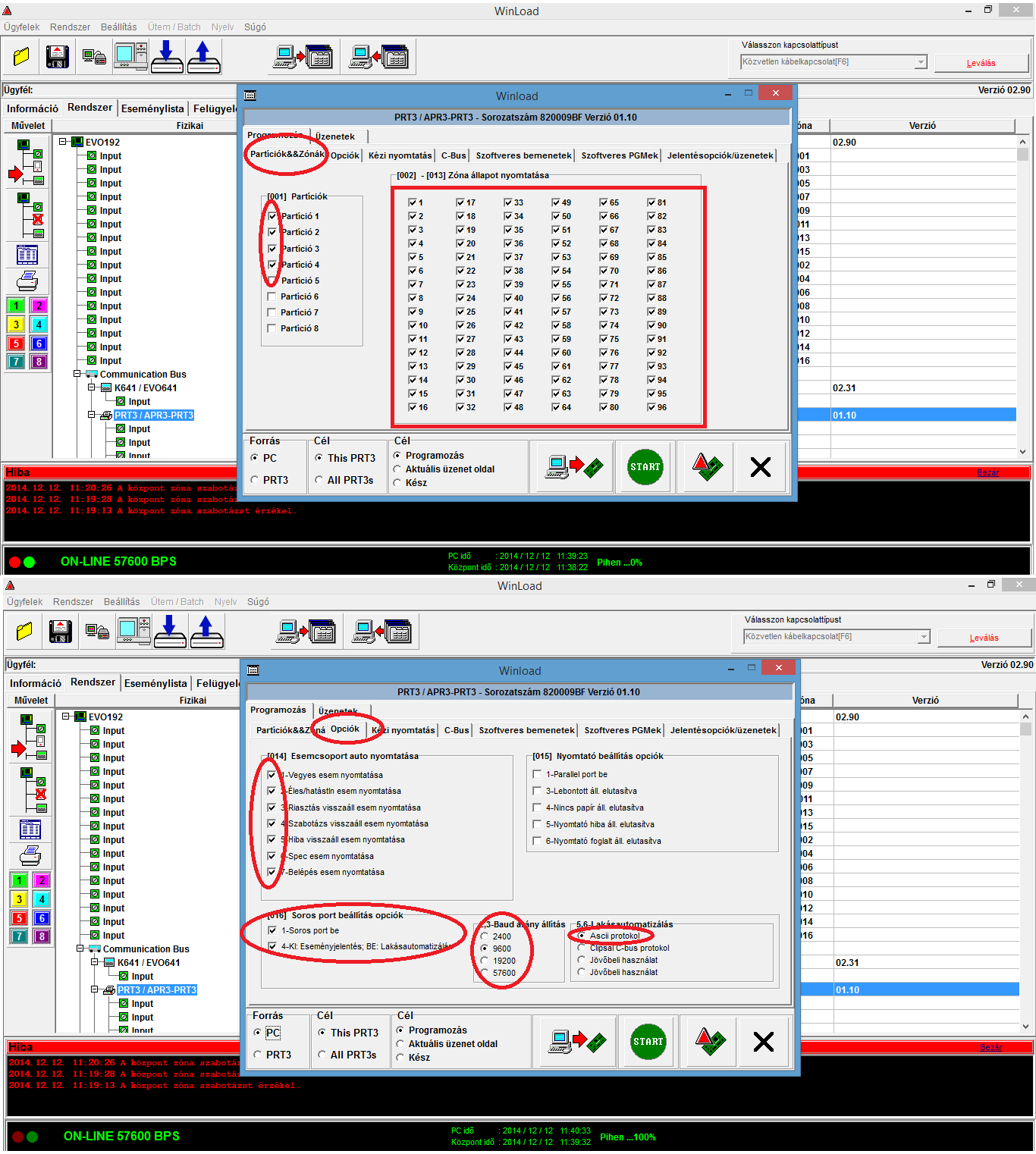

Winload beállítások:



PRT3 programozása kezelőről:

  1. Telepítő belépés a kezelőn
  2. Belépés a 4003-as szekcióba
  3. PRT3 modul számának megadása
  4. 016-os szekció kiválasztása
  5. 11010000     8bit -az első, második és negyedik bekapcsolva, ez esetben  ez a kód a következőt jelenti:
    - 1-es bit bekapcsolva=soros port engedélyezés
    - 2-es be és 3-as bit kikapcsolva= átviteli sebesség 9600
    - 4-es lakás automatizálási mód bekapcsolva,
    - 5, 6,7,8-as bit kikapcsolva= ACII protokol

További segítség:

Mintaprogram:


Hiba esetén:

Nagyon fontos hogy megfelelő helyre legyen bekötve a GND, ellenkező esetben lehetnek kommunikációs problémák!
PRT3-as modul kezelőről való felprogramozása javasolt!
