Rádió gomb

8x és 16x

Ez a blokk lehetővé teszi, hogy választhatunk 1 és 8 vagy 16 kimenet közül melyik legyen aktív.

információ

A rádió gomb blokknak 8 vagy 16 bemente és kimenete van. Ha egy impulzus érkezik egy bemenetre, akkor a hozzá tartozó kimenet lesz aktív. Például ha az I3-s bement aktív, akkor a Q3 kimenet lesz aktív.

A + és – bemeneteket használva lehet lépkedni felfelé és lefelé a kimenetek között. A kimenetek számát az Ma paraméterrel lehet meghatározni.

Az Als bemenet segítségével a kimeneteket direkt is szabályozhatjuk. Tehát például ha az Als bemenet értéke 5, akkor az 5-ös kimenet lesz aktív. AQ kimenet az éppen aktív kimenet számával egyezik meg. Például ha a Q5-ös kimenet aktív, akkor az AQ értéke 5 lesz. Ha az összes kimenet passzív, akkor az AQ értéke 0.

Ha az összes kimenetet ki szeretnénk kapcsolni, akkor használjuk az R bemenetet vagy az Als értékét állítsuk 0-ra.

Ha a Dis bemenet aktív, akkor a bemenetek blokkolva lesznek, de továbbra is tudjuk használni a felhasználói felületről.

felhasználói felület

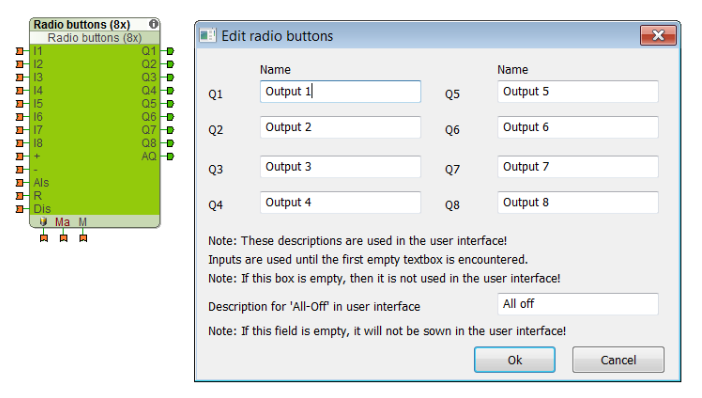

A rádió gomb felhasználói felületén, minden kimenetnek külön nevet lehet beállítani. Ahhoz, hogy ezeket állítsuk, kattintsunk kétszer a blokkra. A nevek az első üres helyig fognak megjelenni.
