Az RS485 egy soros kommunikációs protokol. Egy adó és maximum 32 vevő egység fűzhető fel a kommunikációra.
Tulajdonságok
A kommunikáció felépítéséhez a következő tulajdonságoknak mindegyik eszközben azonosnak kell lennie:
- Átviteli sebesség (Baudrate)
- Stop bitek száma
- Paritás
A kommunikációhoz 3 vagy 2 érre van szükség (Tx, Rx, GND) ezeket polaritás helyesen kell bekötni.
Kábelezés
A teljes kábelezés hossza 1200 méter lehet, a javasolt kábel a J-Y(ST)Y.
A kábelezéskor figyelni kell, hogy erősáramú kábelezéstől jól elkülönítve fusson a kábel, mert a kommunikáció érzékeny a zajokra!
Topológia
A kommunikációs kábelezést csak BUS topológiában lehet elvégezni!

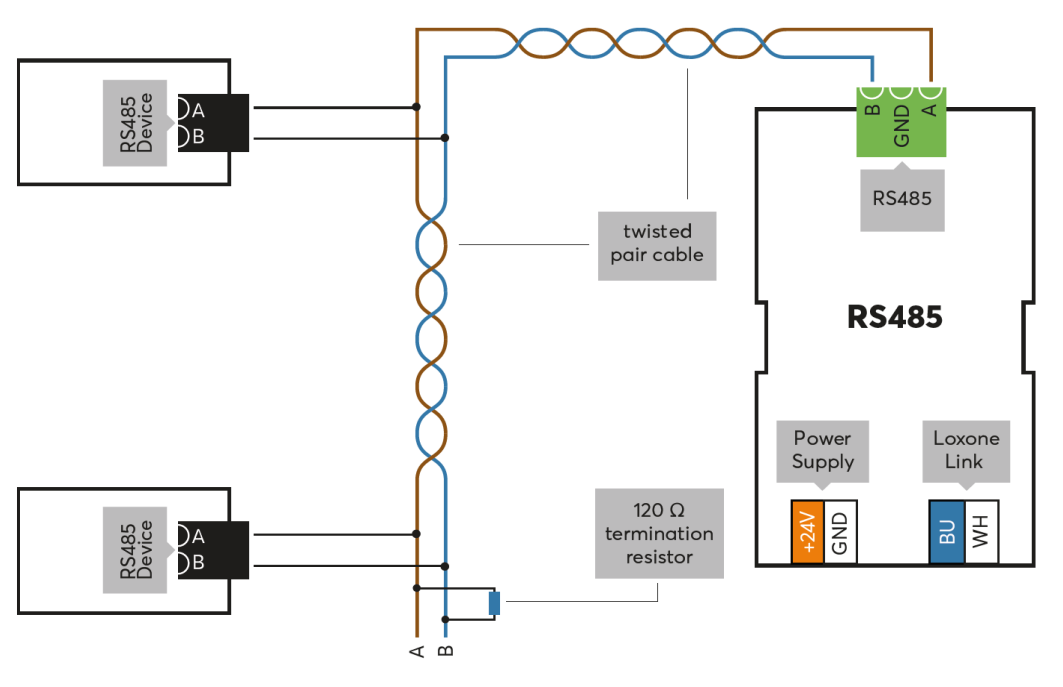

Figyelem! Az utolsó eszköznél 120 Ohmos lezáró ellenállást kell behelyezni!
