SolarEdge inverter illesztése

SolarEdge illesztés

Abban az esetben ha a SolarEdge inverter felkerült a helyi hálózatra ( Loxone Miniserver hálózatával azonos hálózatra), akkor Modbus TCP-n keresztül lehetséges adatot kiolvasni belőle.

Ehhez szükség van az eszköz fix helyi IP címére.

Beállítások

A beállítások a Loxone Config-on keresztül történnek.

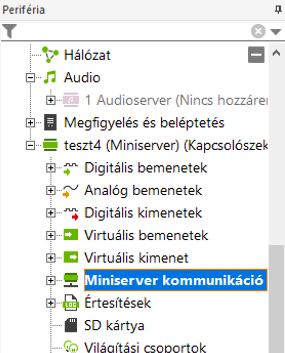

1. A periféria listában a Miniserver kommunikáció kell kattintani:

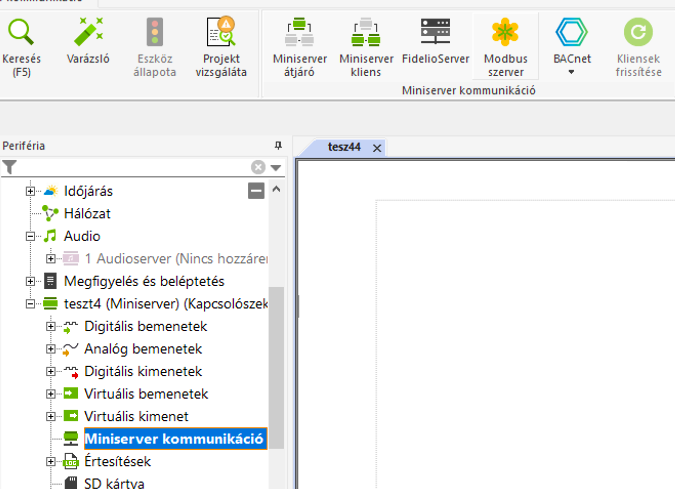

2. Felül megjelenik a Modbus szerver hozzáadása ( sárga ikon) :

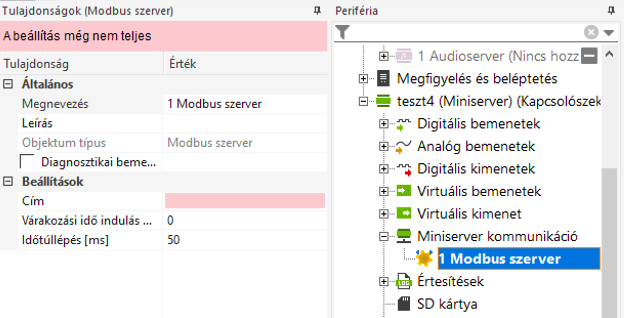

3. Ha hozzáadtunk egy Modbus szervert, akkor itt tudjuk megadni a SolarEdge fix helyi IP címét:

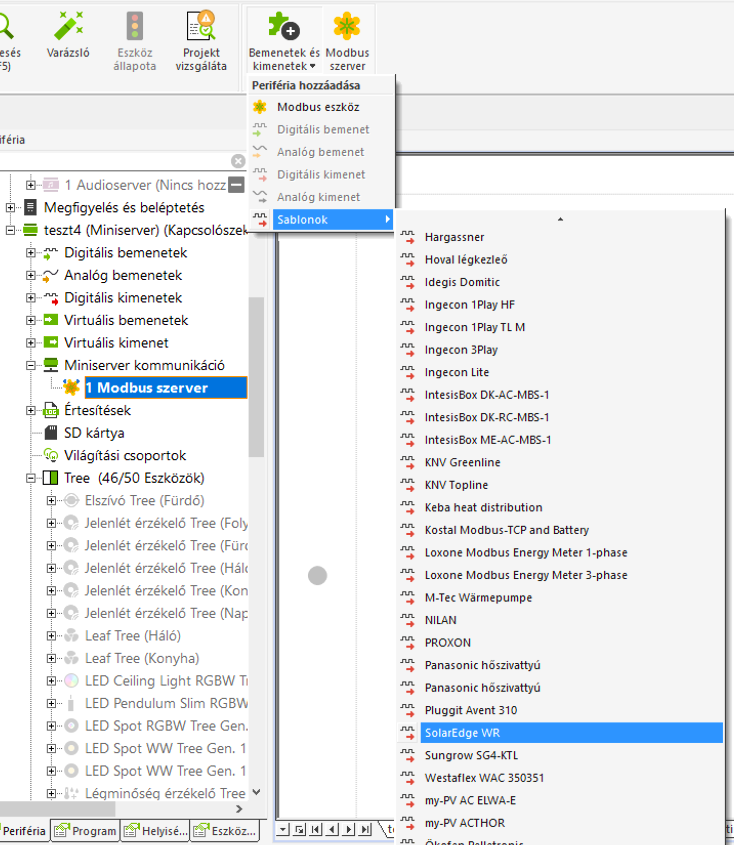

4. Ezután már csak a Config-ban lévő sablont kell hozzáadnunk, a bemenetek és kimenetek-et legördítve, a sablonok között lesz:

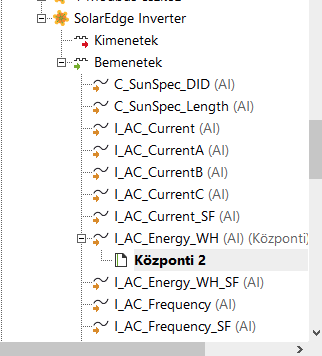

Itt láthatóak a létrehozott bemenetek:

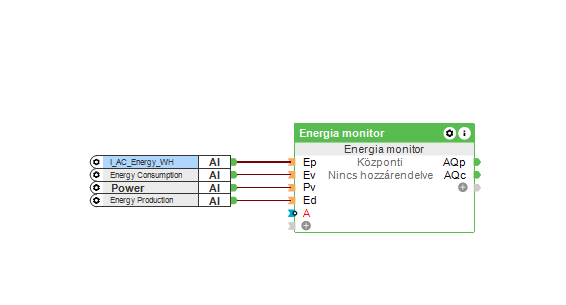

Felhasználási példa:

Loxone Library

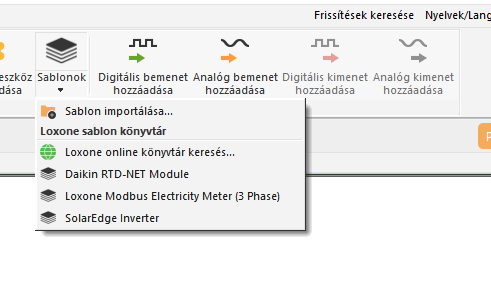

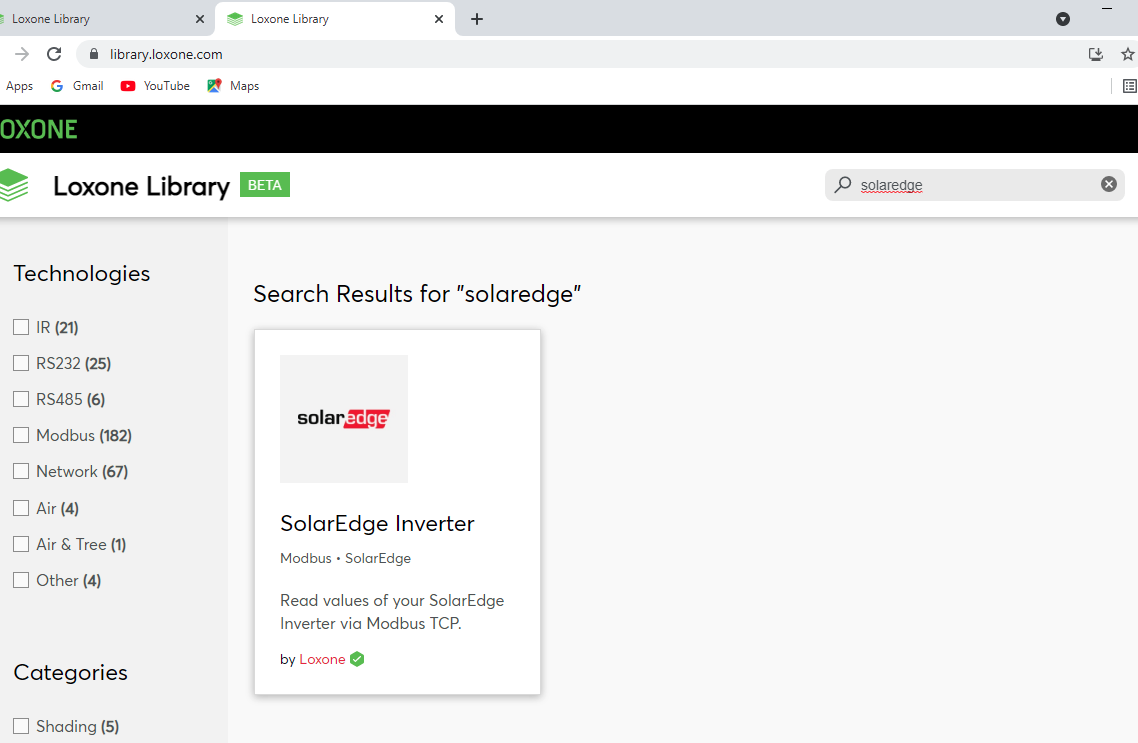

12.2-es Loxone Config verziótól a sablont, le lehet tölteni a Loxone Library online felületről:
