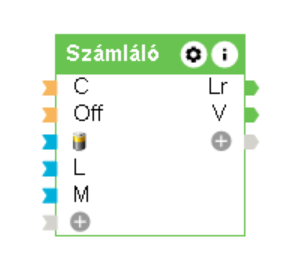

Számláló

Számláló

​

funkció

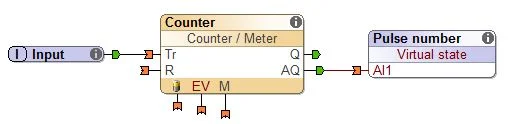

Az AQ kimenet értéke eggyel növekszik, ha impulzus érkezik a Tr bemenetre.

Meghatározhatunk maximum számolt egységet az EV paraméter segítségével, mikor elérjük a maximumot a Q kimenet 1 re ugrik.

Az M paraméter segítségével beállíthatjuk, hogy amikor az AQ eléri EV által meghatározott maximumot akkor újrainduljon, vagy álljon meg a maximum értéken. Az M alapból újraindulóra van állítva, ahhoz, hogy megálljon, állítsuk az M-t 1-re.

Az R bemenetre érkező impulzus a számlálót a 0-ra állítja.
