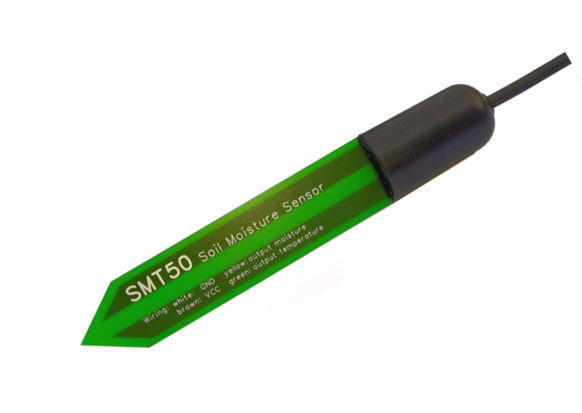

Talajnedvesség-érzékelő Truebner SMT50
Truebner SMT-50 talajnedvesség és páratartalom érzékelő bekötése és beállítása Loxone-ban
Az eszköz 3.3 és 30V között táplálható meg működtető feszültséggel ( barna vezeték = V+ , fehér vezeték = föld/ negatív), ez köthető közvetlenül a Loxone modulokat tápláló 24V tápegységre, vagy Miniserver vagy AO extension egy analóg kimenetére, ez esetben, fix 3.3V feszültségnél nagyobb értéket kell adnunk az eszköznek.
A Miniserver vagy AI extension bemeneteinek impedanciája miatt a szenzorból érkező feszültség érték feleződik, így a maximális Volt érték 3V helyett csak 1,5V. Ezt a kompenzáljuk a későbbiekben tárgyalt képlet blokkban.
Érzékelők
Zöld vezeték = hőmérséklet érték, ( mérési tartomány: -20°C - +85°C )
Sárga vezeték = talajnedvesség érték (0-50% között mér az eszköz)
- A Miniserver vagy egy AI Extension egyik analóg bemenetére kell kötni
A talajnedvesség szenzor beállításai
A példában a talajnedvesség szenzor a Miniserver 1-es analóg bemenetére van kötve:

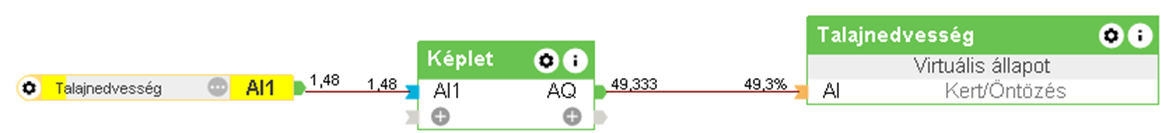

- I1*2/3*50 - dupla klikk a „Képlet „ blokkra, majd a formulába beírni: I1*2/3*50
- A „Képlet” blokk végén egy „Virtuális állapot” blokkban jelenítjük meg a kapott értéket.
A hőmérséklet szenzor beállításai

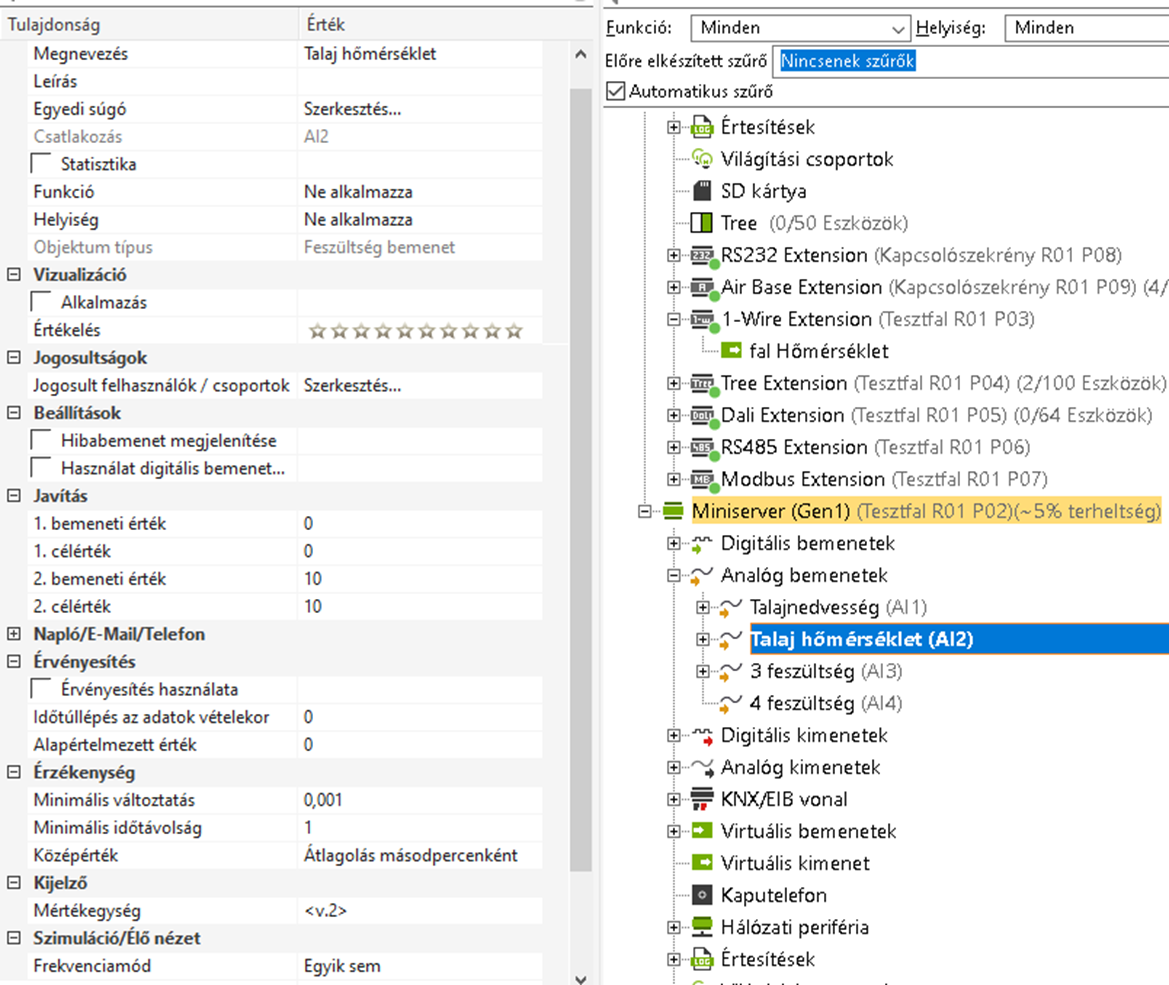

A példában a hőmérséklet szenzor a Miniserver második analóg bemenetére van
kötve:
Az így kapott analóg értékkel, illetve a „Képlet” funkcióblokkal az alábbi
matematikai műveletet hajtjuk végre:
- (I1*2-0.5)/0.01 - dupla klikk a „Képlet „ blokkra, majd a formulába beírni: (I1*2-0.5)/0.01
- A „Képlet” blokk végén egy „Virtuális állapot” blokkban jelenítjük meg a kapott értéket.
Gyártói adatlap:
http://www.truebner.de/download/SMT50_Flyer_EN.pdf
