Tree Intercommunication
Tree Intercommunication
A Tree Intercommunication a Loxone Tree-re épülő kommunikáció, ami lehetővé teszi, különálló Loxone-os rendszerek közötti kommunikációt. Lehetőség van digitális, analóg vagy szöveges adatok megosztására. Ebből kifolyólag kiválóan alkalmas egy társasház fűtési/hűtési igényeinek átadásaára, időjárási adatok megosztására.
Kiépítése
Eszközök

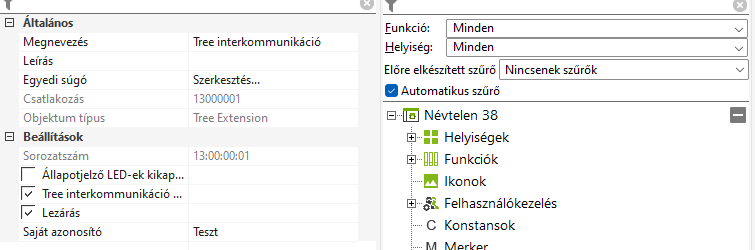

A Miniserver és a Tree Extension Tree ágait is használhatjuk a Tree Intercommunication-re. A Config-ban tudjuk ezt beállítani. Szükség van az első és az utolsó eszközben a lezáró ellenállás bekapcsolására!
Azok a Tree Extension-ök amik, 2020 Októbere előtt lettek kiszállítva állandó véglezárással rendelkeznek, így azokat csak a kommunikáció első vagy utolsó eszközei lehetnek. 2020 Októbere után leszállított Extension-ök már rendelkeznek a Config-ban beállítható lezáró ellenállással így, azok bárhova beépíthetőek a rendszerbe.

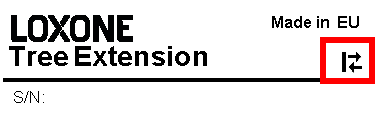

Ha az alábbi képen pirossal jelölt ikon látható a Tree Extension-ön, akkor az eszköz már rendelkezik a kapcsolható lezáró ellenállásal:

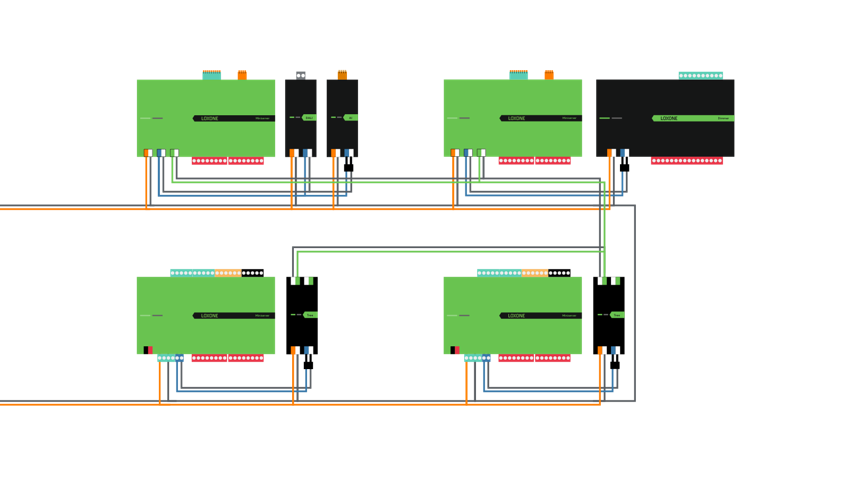

Kábelezés
A Tree Intercommunication kiépítésére is vonatkoznak betartandó szabályok, amik be nem tartása hibás működést eredményez.
A rendszerbe maximálisan 50 Miniserver-t lehet felfűzni, BUS- os topológiában (más topológia nem használható). A kábelezés teljes hossza pedig maximum 500 méter lehet.
A kábelezéshez javasolt kábel a Loxone Tree kábel, de a Cat 6a/7 STP kábel is megfelelő hozzá.
Fontos! A rendszerek negatív pontját közösíteni kell!
Összefoglaló:
- A kábelezés maximális hossza 500 m lehet!
- Maximálisan 50 eszközt lehet összefűzni.
- Csak BUS-os topológiát lehet használni.
- Az első és utolsó eszközben be kell kapcsolni a lezárást!
- A tápok negatívjait össze kell kötni!
- Kábelezéshez: Loxone kábel, Cat 6a/7 STP
