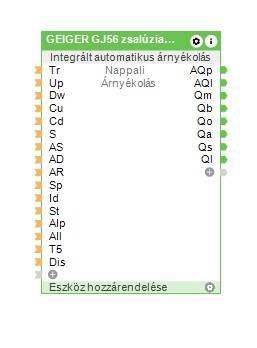

Automatikus árnyékolás blokkok

2. Automatikus árnyékolás blokkok paraméterei

∙ T: típus; lehetséges értékek[0-reluxa, zsalúzia; 1-redőny; 2-két irányba nyíló függöny; 3-Schlotterer retrolux; 4-balra nyíló függöny; 5-jobbra nyíló függöny; 6-napellenző

∙ SO: árnyékoló biztonsági pozíciója, lehetséges értékek[0-teljesen fent; 1-teljesen lent]

∙ AX: automatikus árnyékolás végső pozíciója, lehetséges értékek[0-nincs mozgatás; 1-teljesen fent; 2-teljesen lent; 3-lamellák vízszintbe állítása]

∙ Tc: minimális időtartam végállásba mozgatáshoz Up és Dw bemeneteken (pl.: ha Tc=2, és Dw bemenet gomb nyomva tartása >= 2, akkor az árnyékoló lenti végállásba mozog a gomb felengedése után is)

∙ Tu: kimeneti impulzus hossza fenti végállásba mozgatáshoz, ezt a paramétert minden esetben az árnyékoló beállításánál meg kell adni, a lenti végállásból a fenti végállásba történő mozgatás idejének mérésével

∙ Td: kimeneti impulzus hossza lenti végállásba mozgatáshoz, ezt a paramétert minden esetben az árnyékoló beállításánál meg kell adni, a fenti végállásból a lenti végállásba történő mozgatás idejének mérésével

Viselkedés teljes mozgatásnál és végállások

∙ egy teljes fel irányú mozgatásnál a rendszer az árnyékoló aktuális pozíciójától függetlenül teljes Tu időben működteti a fel irányú kimenetet, így biztosan fenti végállásba mozog az árnyékoló. Teljes lefelé mozgatásnál viszont a rendszer az elmentett aktuális árnyékoló pozíciót figyelembe véve kiszámolja, hogy mennyi ideig működteti a lefelé mozgatás kimenetet. Ha felfelé mozgatás van folyamatban és áramszünet keletkezik, akkor a rendszer nem biztos, hogy elmenti az árnyékoló pozícióját, és a következő lefelé mozgatás valahol út közben meg fog állni, nem megy le teljesen az árnyékoló, ezért ilyen esetben újra fenti végállásba kell mozgatni az árnyékolót és az árnyékoló ezután megfelelő módon fog működni

∙ TI: motorvédelem hossza irányváltás során, alapértelmezett érték használata ajánlott[0,5]

∙ Tdc: dupla kattintás ideje Up és Dw bemeneteken, az az idő, amelyen belül dupla kattintásnak kell történnie az Up vagy Dw bemeneteken, hogy teljes végállásba mozgatás történjen

∙ Tr: típusfüggő paraméter

◦ reluxa, zsalúzia, Schlotterer retrolux(T=0 vagy 3) esetén az árnyékoló lenti végállásában a lamellák mozgatása árnyékolási pozícióba, értékhatár {0,0... } pl.: 1,2 s [másodperc]

◦ más típusú árnyékolók esetén fenti végállásból árnyékolási pozícióba való mozgatás ideje, értékhatár{0,0... 1,0} [%];

Tr paraméter magyarázatához:

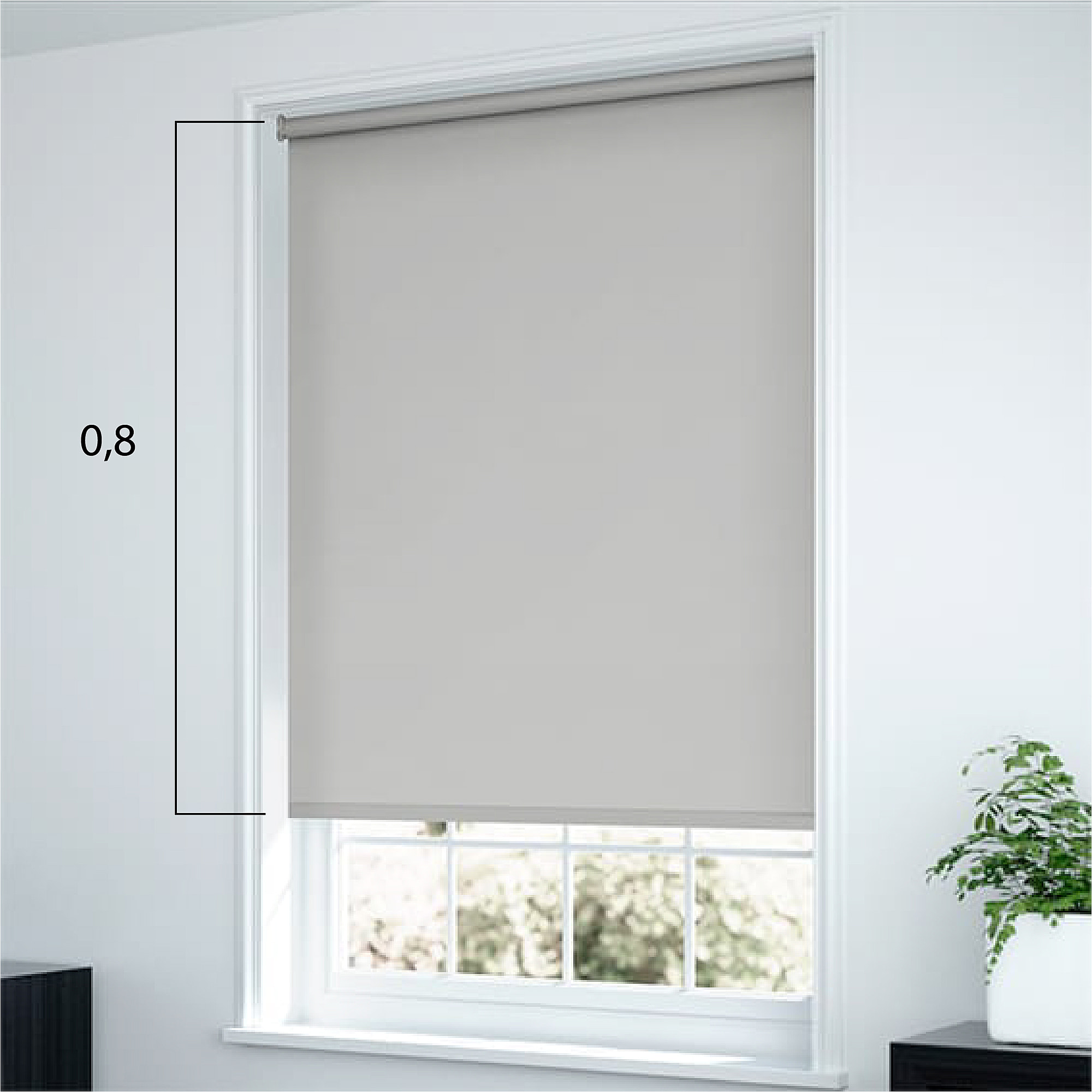

Redőny, vagy roló, Tr paraméter=0,8. Az árnyékoló a fenti és lenti végállás útjának 80%-án áll meg árnyékolási pozícióba.

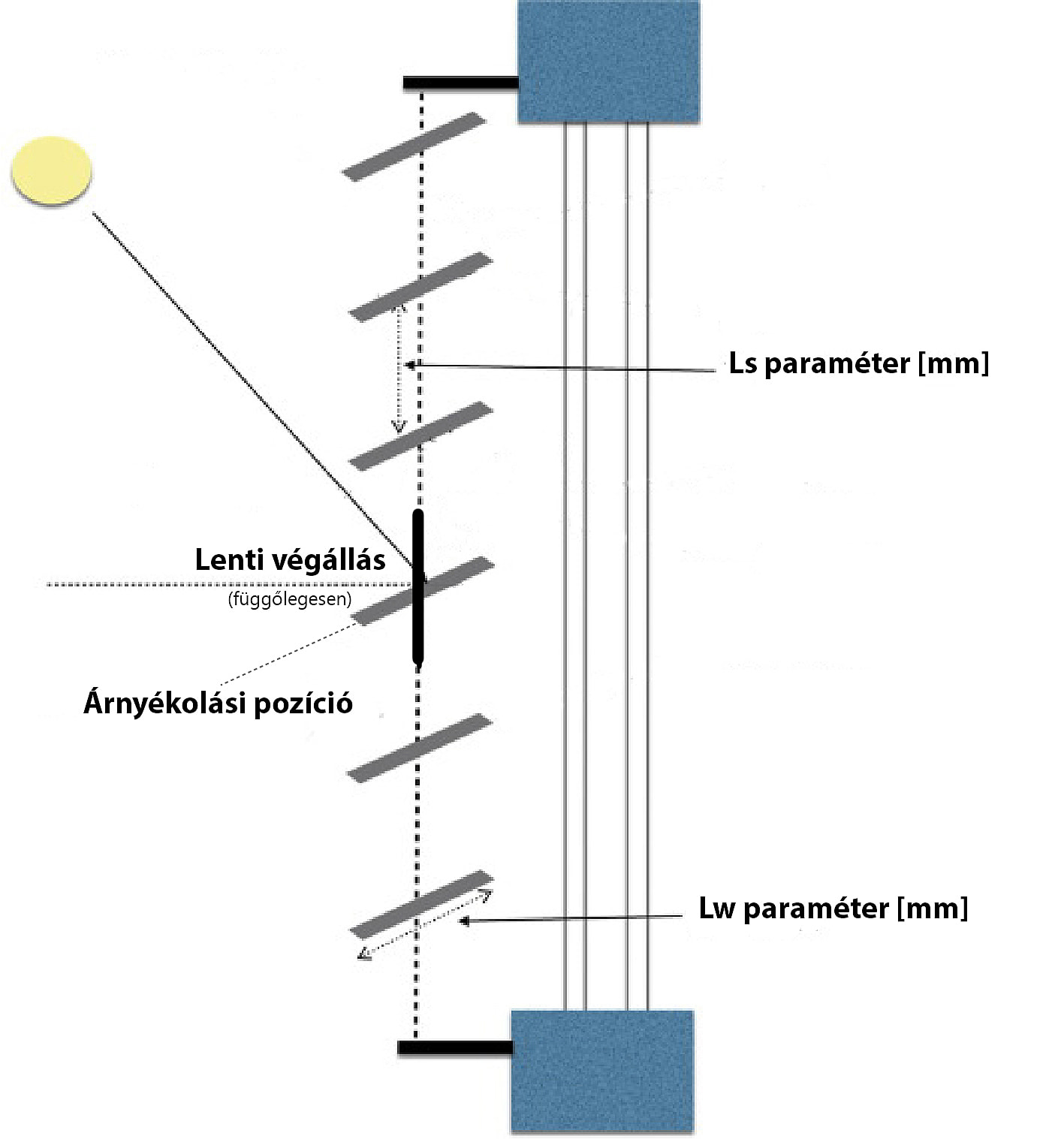

Ezen az ábrán zsalúzia lamellái vannak ábrázolva az Ls és Lw paraméterek szemléltetésével. Az ábrán láthatjuk, hogy a lenti végállásban a lamella függőleges állásban van (fekete folyamatos szakasz a Lenti végállás szöveggel). Tételezzük fel, hogy az árnyékolási pozíció, amit szeretnénk beállítani a lamellához az a meghosszabbított pontozott vonallal egybevág, ami az ábrán az aktuális állása a lamelláknak. Tudjuk, hogy zsalúziánál a Tr paraméter egy idő paraméter. Ez az idő egyenlő azzal, hogy a lenti végállásból mennyi ideig tart az árnyékolási pozícióba mozgatni a lamellákat. Lemérve és megadva pontosan ezt a paramétert(időt) a blokknak, a kimenetén ennyi másodperccel tovább fogja működtetni a motort lefelé irányba, hogy a kívánt árnyékolási pozíciót érjék el a lamellák.

∙ Tot: holtidő lamellák mozgatásához, ha a lamellák előzetesen ugyanabba az irányba mozogtak, mint amit az aktuális mozgatás kíván, akkor a rendszer ezt az időt a Tr paraméterhez adva végzi el a lamellák mozgatását, ha a lamellák állása az automatikus üzemmód elején megfelelő, de a nap folyamán korrigálásra szorul, akkor ezt a paramétert kell módosítani

∙ Tdt: irányváltáshoz szükséges idő lamellák mozgatásánál, ha a lamellák előzetesen az aktuális mozgatással ellenkező irányba mozogtak, akkor a rendszer ezt az időt a Tr paraméterhez adja és úgy végzi el a mozgatást. Ha az tapasztalható, hogy a lamellák állása már az automatikus üzemmód kezdetén sem megfelelő, akkor ezzel a paraméterrel kell hangolni

∙ M: rövid gombnyomás esetén az Up és Dw bemeneteken a kimeneti impulzus hossza

∙ D: tájolás érték (0=észak; 90=kelet; 180=dél; 270=nyugat) értékhatár{0...360}, alapértelmezetten ez a paraméter -1, az automatikus árnyékolás helyes működéséhez nagyon fontos paraméter

∙ DT: kezdő tájolási tolerancia, szög érték{0...90}, amitől kezdve az automatikus árnyékolás érvénybe lép, értelmezés szerint a napsugárzás ekkor éri el az árnyékolási felületet (pl.: az árnyékolási felületre bal oldalról kezdi érni a napsugárzás, ez lenne a 90°, de mivel egy épület 20°-ban takarja a napot, ezért megadjuk ezt a paramétert (90 - 20->) 70°-ra)

∙ DT e: ugyanazon paraméter mint a DT, csak az ellenkező irányban, amikor a nap elhagyja az árnyékolási területet

  Árnyékolási periódus magyarázata

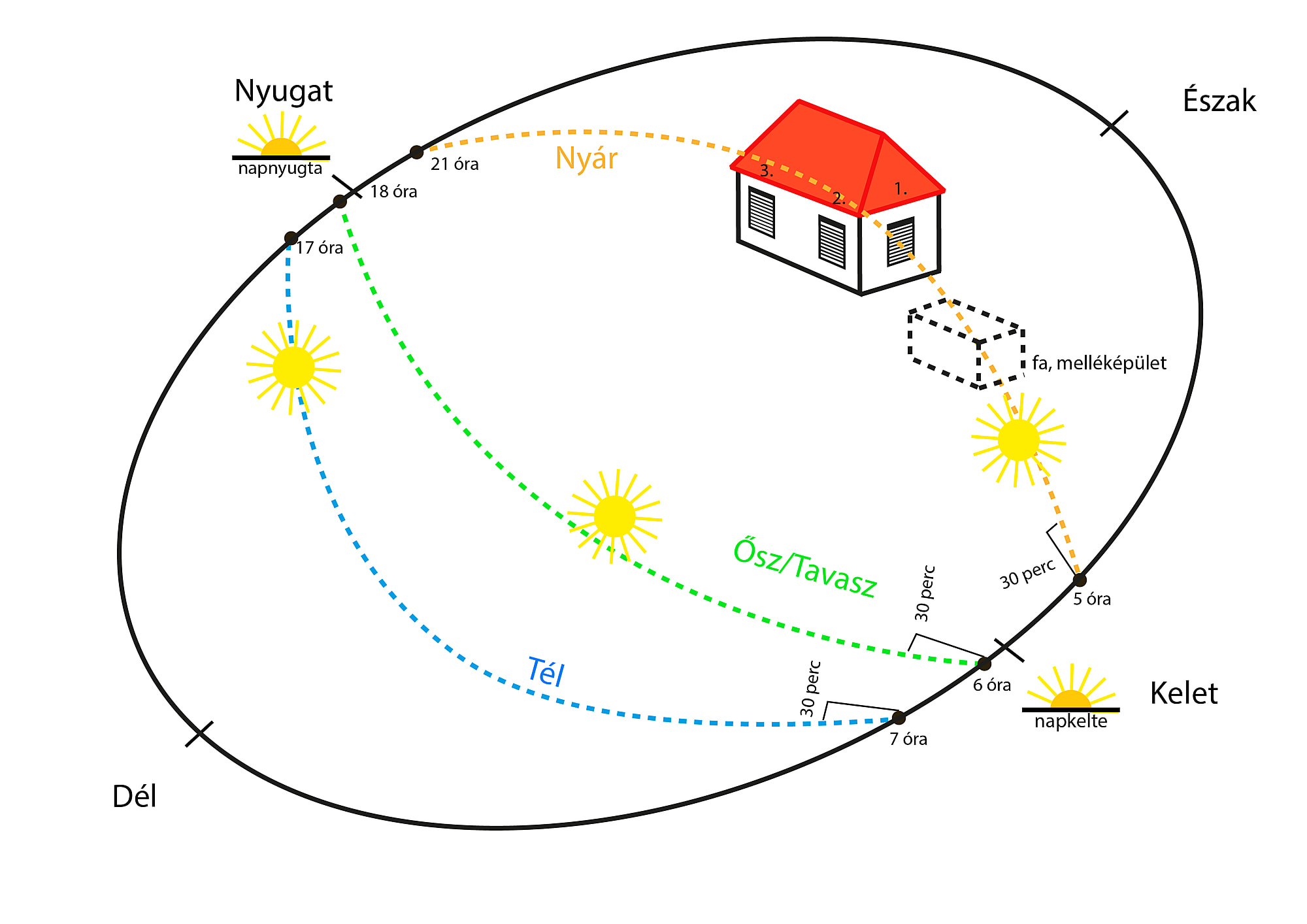

Az árnyékolási periódus megértéséhez segítséget nyújthat a fenti ábra, melyen 3 db árnyékoló van ábrázolva, ebből a 2. és 3. számú árnyékoló tájolása megegyezik (déli tájolás). Az ábrán a napkelténél megjelenített 30 perces intervallum az árnyékolási periódus kezdetének az eltolása az AT1 paraméterrel (pl.: domborzati viszonyok miatt a napkeltétől számítva 30 percig nem éri a napfény az épületet). Ez mindig relatív a napkelte időpontjához igazítva, ennek megfelelően az 1. számú árnyékoló árnyékolási periódusa nyáron 5:30 és 12:00 közé esik (délutáni órákban az ábra alapján napsugárzás nem éri az 1. számú árnyékolót), télen az árnyékolási periódus 7:30 és 12:00 közé esik. A 2. és 3. számú árnyékolók periódusa ugyanezen időpontokkal kezdődik a napfelkelte időpontjától függően, viszont az árnyékolási periódus napnyugtáig tart.

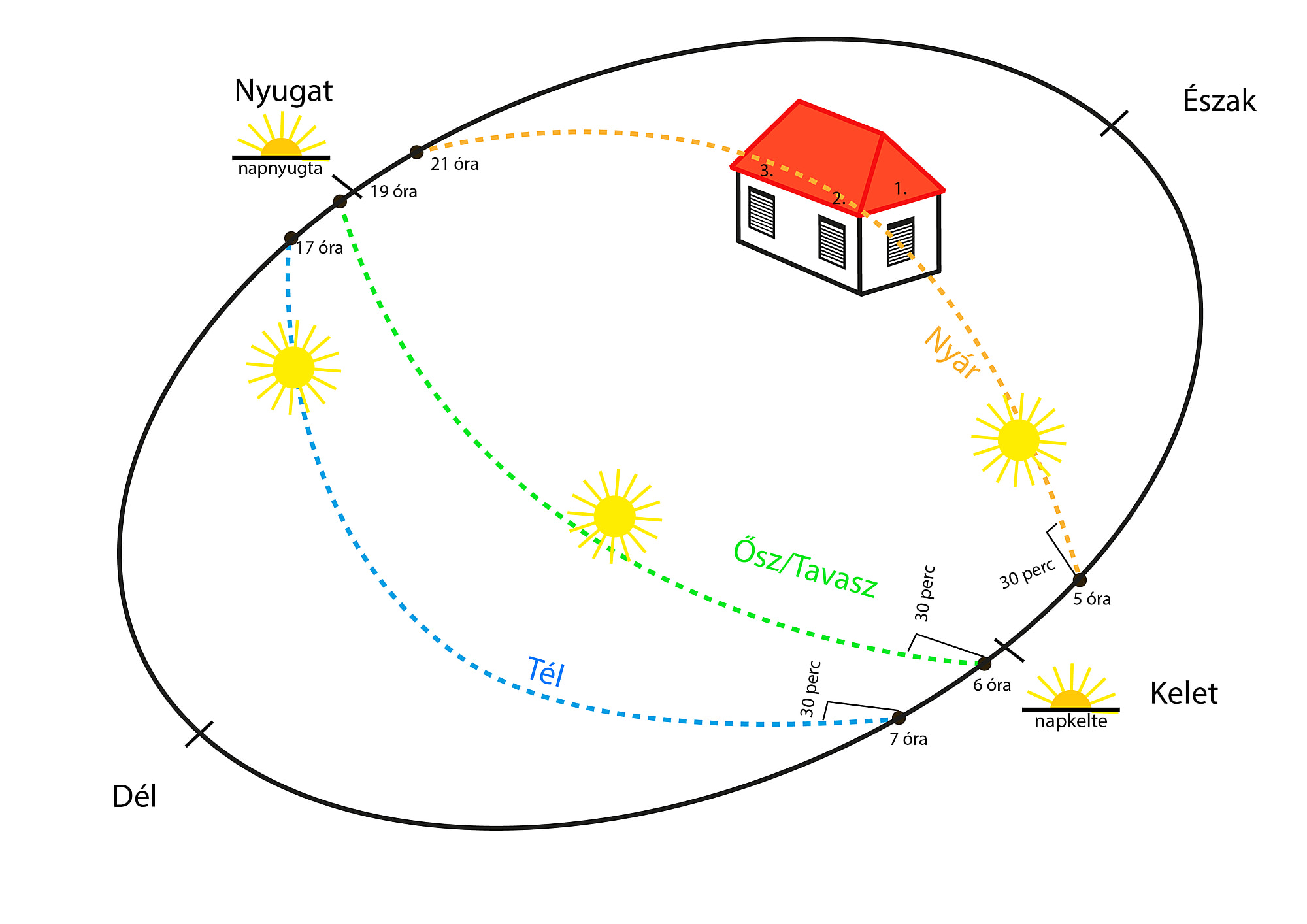

A második ábrán azt az esetet ábrázoljuk, amikor keleti irányban bizonyos szöggel takarásban vannak az árnyékolók egy melléképület, fa, vagy egyéb tereptárgy által. Ennek a tereptárgynak a magasságától és elhelyezkedésétől függően kell megadni mind a három árnyékoló DT paraméterét, vagyis, hogy milyen szögben éri ténylegesen a napfény az árnyékolót. Minél magasabb ez a tereptárgy, annál kisebb lesz ez a szög, amivel megadjuk, hogy az árnyékolót kezdeti tájolásban milyen szögben éri a nap. Így az 1. számú árnyékoló árnyékolási periódusa később indul, ettől a szögtől függően (pl.: 10:00 és 12:00 között). A 2. és 3. számú árnyékoló árnyékolási periódusát is valamelyest eltolja időben ez a tereptárgy, de vélhetően kisebb mértékben, elhelyezkedéstől függően, így az árnyékolási periódusa a 2. és 3. számú árnyékolónak nyáron pl.: 9:00 ... 21:00 között lesz. Természetesen az árnyékolási periódus végét is el lehet tolni időben az AT2 paraméterrel (pl.: szeretnénk a 2. árnyékolóból látni a naplementét akkor ennek az árnyékolónak megadjuk AT2 paraméterként 30 percet).
