Vagy kapu

VAGY

információ

Minden bemenetre több digitális bemenet köthető. A logikai művelet ezeken is végre lesz hajtva, tehát valamelyik bementnek aktívnak kell lennie, hogy a Q kimenet aktív legyen.

példa

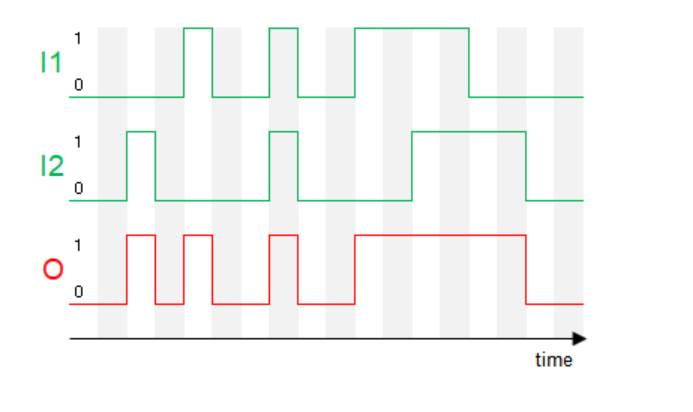

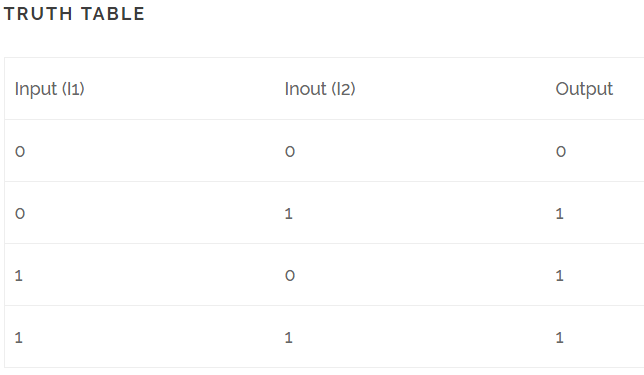

Logikai vagy művelet két bementettel az igazság táblát használja.

eredmény
