Vegetronix Talajnedvesség érzékelő

Vegetronix talajnedvesség érzékelő 0-10V bekötése és parametrizálása

Az érzékelő elhelyezése:

Az érzékelő skálázott mércéjét teljesen (a piros rész aljáig) a talajba kell leszúrni a pontos mérés eléréséhez.

Az érzékelő bekötése:

- szigetelés nélküli ér: analóg bemenetnél lévő GND
- fekete ér: analóg bemenet
- piros ér: analóg kimenet

Az érzékelő parametrizálása Loxone Config-ban:

Az analóg kimenetre - ahová bekötöttük a piros eret, jelen esetben az AQ1 analóg kimenetre - egy konstans 8 megadásával fix 8V-ot adunk.

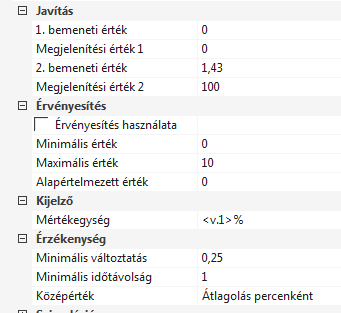

Az analóg bemenetet - ahová a fekete eret kötöttük be, jelen esetben az AI4 – a képen látható módon parametrizáljuk, beállítjuk a mérési tartományát, a mértékegységét (%) és a mérési időközöket (jelen esetben percenként), majd összeköthetjük egy virtuális állapottal is, melyet vizualizálunk a felületen, így megjelenítve a talajnedvesség értékét.
