Loxone 1-wire technológia

1-Wire technológia

1-Wire

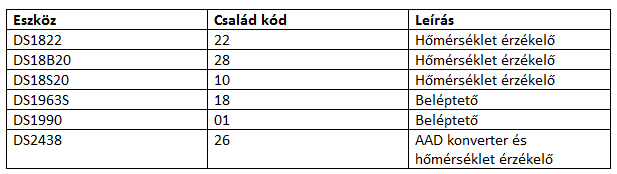

Támogatott 1-wire eszközök:


Kábelezés

A 1-wire eszközöket nagyon egyszerű használni. Azonban fontos, hogy a következő kábelezési előírásokat betartsuk az optimális jelátvitel miatt:
  1. Az érzékelők telepítésekor használjunk minimum 0.6mm-es csavart érpárú kábelt
  2. Maximum 20 db érzéleő vagy 1 db iButton olvasó köthető egy Extension-re
  3. A kábel hosszától és az érzékelők típusától függően ezek változhatnak
Fontos: Javasolt kábeltípus Cat6a, Cat7!

Kábelezési topológiák

BUS

Az ágak nélküli bus topológia a legjobb választás, itt a maximális 350 méter kábelhossz mellett akár 20 érzékelőt is használhatunk.

BUS topológia ágakkal

Ezzel a topológiával hasonló eredményeket érhetünk el, mint a Bus-al. Itt a 20 érzékelőt maximum 300 méteres kábelhosszon köthetjük be.

BUS topológia hosszú ágakkal

Ennél a topológiánál a 20 érzékelőt már csak 100 méter kábellel köthetjük be.

Csillag

Csak kis rendszereknél ajánlott. Itt is a 20 érzékelőhöz tartozó maximális kábelhossz 100 méter.

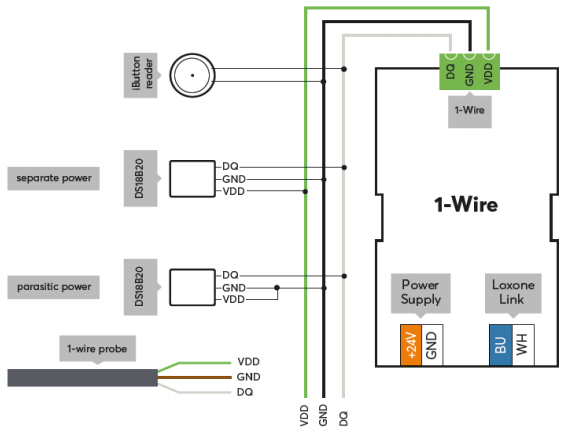

1-Wire érzékelő bekötése


Ez egy sematikus ábra egy DS18B20+ érzékelő bekötésére. Az különböző érzékelők csatlakozó kiosztása eltérhet, így ennek mindenképpen járjunk utána a gyártónál.

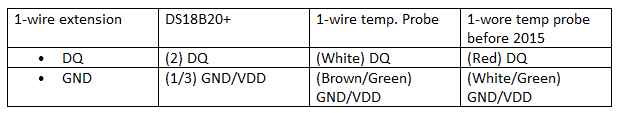

Parazita áramellátás

Ha egy 1-wire érzékelőt parazitaként kötünk be, az azt jelenti, hogy a GND és a VDD szálakat együtt kötjük be.

Nem minden érzékelőt lehet bekötni parazitaként, erről egyeztess a termék gyártójával.

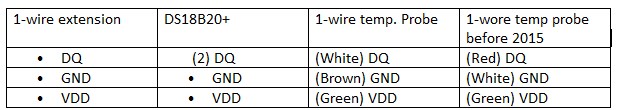

Külön áramellátás

Ekkor mind a három érzékelő használatban van.

1-Wire kulcsolvasó bekötése (iButton)

A kulcsolvasót a Loxone 1-wire extension-ba kell bekötni. A fehéret a DQ-ba kell bekötni, míg a szürkét a GND-be
A sárga vezeték a ledek közös GND-je. A zöld vezeték a zöld, míg a piros a piros led pozitívja. A ledeknek 24V-os tápellátás szükséges, így akár egy digitális kimenetet is használhatunk erre.



Ha 2015-előtt vásárolta a kulcsolvasót akkor abban még nincs benne a beépített ellenállás, így ott figyelni kell a ledek áramellátására
A zöld led működési feszültsége: 2,1V
A piros led működési feszültsége: 1.95V
Ha kültéren helyezzük el az olvasót, akkor tenni kell rá egy vízálló sapkát mivel az olvasó fej nem vízálló.
Mivel a kulcsolvasó egy aktív elem, ezért egy 1-wire extensionra csak egy kulcsolvasót köthetünk be, ha szeretnénk tudni, hogy melyik helyről jött az olvasás. Ha nem szükséges tudni, hogy melyik olvasóról érkezett az olvasás, akkor bármennyi olvasót ráköthetünk. Az egy olvasóhoz tartozó kulcsok száma korlátlan.

1-Wire eszköz hozzáadása

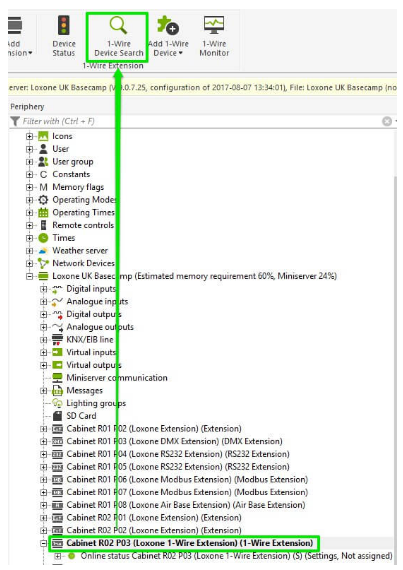

Válasszuk ki a 1-wire extension-t a periféria fában, majd kattintsunk a 1-wire keresésre.

Válasszuk ki az eszközt a keresési eredményekből, nevezzük el majd kattintsunk az eszköz létrehozás gombra.
A kulcsolvasónál továbbá lehetőség van, hogy hozzá adjuk felhasználóhoz, ezt a legördülő listából tehetjük meg.

Fontos: az e-kulcs csak akkor fog megjelenni a listában ha azt hozzáérintjük az olvasóhoz.
A kulcs megjelenik a periféria fában így azt már használhatjuk a megfelelő oldalakon.

1-Wire eszközök azonosítása

A legegyszerűbb, ha egymás után fűzzük fel az érzékelőket. Bekötés után, változtatva az egyes érzékelők hőmérsékletét élőnézetben láthatjuk az értékeket.

Hibakeresés

Ha az összes érzékelőt bekötöttük de mégsem találjuk a keresésben, akkor ez a lista segíteni fog a hiba kiderítésében.
Mielőtt végig mennél a lista pontjain, ellenőrizd, hogy az extension megfelelően működik és a megfelelő program fut a miniserveren.
  1. Ellenőrizzük a kábelezést, hogy nincs e megtörve, illetve figyeljük a polaritásra
  2. Ha csak a topológia egyik részét találjuk a programban, akkor a kábelezés azon részét kell vizsgálnunk.
  3. Ha egy érzékelőt sem látunk, akkor egyesével kössük be őket az extensioba, és próbáljuk le őket.
  4. Ellenőrizhetjük a 1-wire extension-on a feszültségeket:
    1. DQ - GND = 5 Vdc
    2. VDD - GND = 5 Vdc
Lehetőségünk van az alábbi webservice parancson keresztül ellenőrizni, hogy van-e kommunikációs vagy bekötési hibára utaló CRC hiba:
