Tree kommunikáció hibakeresés

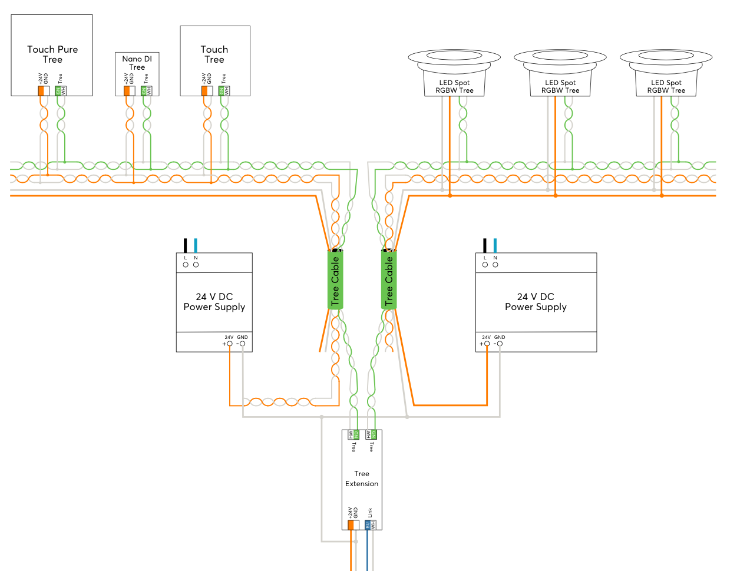

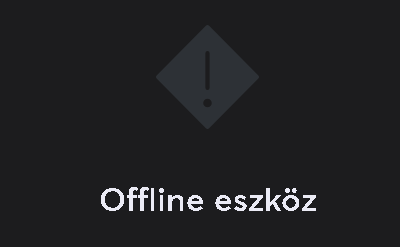

Offline Tree eszköz esetén a hibakeresés folyamata:

1. Kábelezés ellenőrzése:

           -1.1. Megfelelő a Topológia?

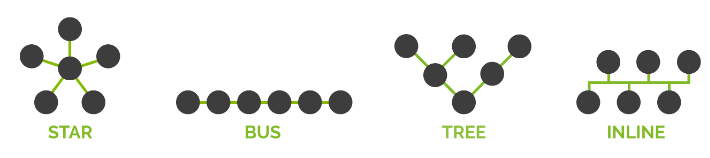

Az elfogadott kábelezési topológiák:

Kerülni kell hogy a kábelezés visszatérjen önmagába ( kör, gyűrű).

            -1.2 Megfelelő kábelt használsz a vonalhoz?

                        A legcélszerűbb ha Tree kábelt használsz a feladatra.

           -1.3.  Eléri a vonal teljes kábelhossza az 500 métert ?

                        A Tree vonal maximum 500m hosszú lehet, csökkentsd a kábelhosszt 500 méter alá.

            -1.4. Több eszköz van a vonalon mint 50 db?

                        Maximum 50 eszköz lehet egy Tree vonalon, ha több eszközöd van szükséges lesz egy új Tree vonalra.

            -1.5.  Csatlakozások ellenőrzése :

                             A leggyakoribb esetben egy működő rendszernél a kábel csatlakozásoknál, csomópontoknál történik meghibásodás, ami miatt kommunikációs hibák léphetnek fel.

                             Ellenőrizd a csatlakozóknál, keress érintkezési hibákat, megtört kábeleket, kimozdult csatlakozásokat,  esetleges beázást, korrodált csatlakozásai pontokat.

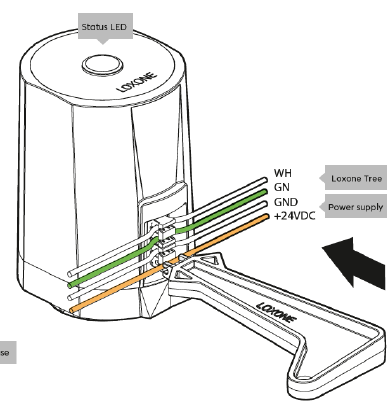

                             Fontos ! A Tree szelepmozgatókat érdemes hiba esetén újra tűzni. Csak a Loxone Tree betűzőt használd a csatlakozási pontok betűzésére, ez egy műanyag eszköz, mely nem sérti meg a késes                                         csatlakozót. Ha csavarhúzóval vagy egyéb fém eszközzel tűzöd be a kábeleket, további hibalehetőséget okozhatsz.

             - 1.6. Szakaszolás

                              Érdemes lehet szakaszolni a Tree vonalat, lekötni róla ágakat, esetleg csak egy aktív induló ággal próbálkozni a többi csatlakozást megszüntetni. Így ki lehet szűrni melyik csomópontnál elágazásnál lehet a probléma. Ebben segíthet a Tree eszközök vizsgálata. A Tree extension problémás vonalára kattintva fogod elérni a menü pontot.

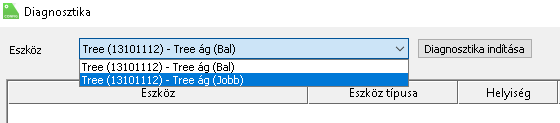

                              A diagnosztika indítása előtt válaszd ki a megfelelő ágat:

                              Itt Online megfigyelhetőek a futó diagnosztika közben a kommunikációs anomáliák. Ki szűrhetőek akár a problémás leágazások, ha egy helyiségben, vagy kábelezési csomópont után találhatóak a kommunikációs problémák.

                              Például:

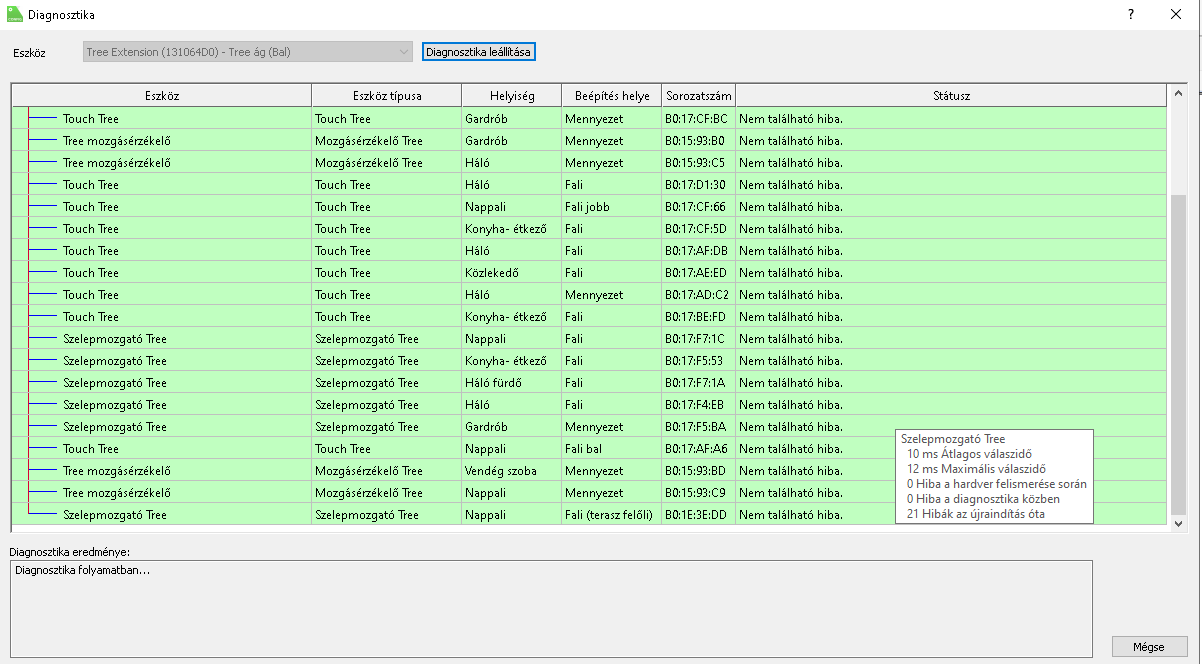

                              A kurzort az egyik elemen tartva megjelenik egy információs ablak, ahol látható a kommunikációs sebesség, a hibák a felismerés során, hibák diagnosztika közben és a hibák az utolsó újra indítástól számítva.

Megfelelő állapot esetén:

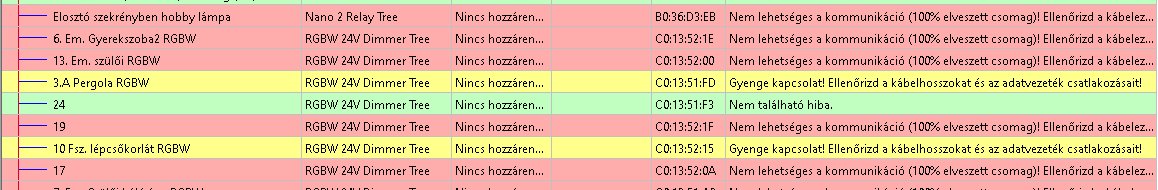

Problémás esetben:

                               Ha van rá lehetőség érdemes letesztelni egy "lengő" kábellel ( egy újonnan kihúzott kábelen) a Tree kommunikációt, így kiszűrhető, hogy melyik részen lehet a probléma.



       -1.7  Nem használt elágazás

Ellenőrizd, hogy nem használt elágazás, amin nincs Tree eszköz, magában lógó kábel ne legyen.

2.  Táp ellátás

      Offline eszközök esetén problémát okozhat a nem megfelelő 24V DC tápellátás.

      -2.1. Ellenőrizd a tápegységek kimenő feszültségét.

      -2.2. Ellenőrizd, hogy közösítve vannak e a tápegységek GND pontjai, elkerülendő a földpotenciál zavarokat.

      -2.3. Mérd meg a tápfeszültséget a Tree vonal legtávolabbi pontjain is.

      -2.4. Ellenőrizd, hogy nem került e zárlat a tápellátás vonalára, esetleg bármilyen fogyasztó ami zavart okozhat működés közben a tápfeszültséget.

3. Meghibásodott eszköz

      Egy meghibásodott eszköz is tud kommunikációs zavart esetleg zárlatot előidézni.

      -3.1.  Vonal megbontása

                  Bonts meg a Tree vonalat, ha sikerült le szűkíteni a hiba forrásának helyét, akkor tedd vissza egyesével az eszközöket, így ki tudod szűrni melyiknél kerül zavar a kommunikációra.  ( itt lesz segítségedre a Tree Diagnosztika). Fontos, ellenőrizd, hogy megfelelőek e a csatlakozások.
