Intelligens helyiségszabályzó

Az Intelligens helyiségszabályzás feladata a megfelelő hőmérséklet elérése és

fenntartása az előre beállított paramétereknek megfelelően. A rendszer automatikusan

használja a külső hőmérséklet rendszerváltozóját, ha az rendelkezésre áll. Komplex

rendszernél további feladata jelzések küldése az árnyékoló vezérlésnek, valamint a

hőtermelő és a hőelosztó hálózat vezérlésének is. Helyiségenként egy-egy blokk

szükséges.

A szabályzást befolyásoló alap paraméterek a komfort- és takarék mód hőmérsékleti

cél érték, valamint az időprogram, mely a két mód közötti váltás időpontjait adja meg.

Különböző értéket tudunk megadni ennek a két módnak, attól függően, hogy fűtési vagy

hűtési üzemmódban működik a szabályzó.

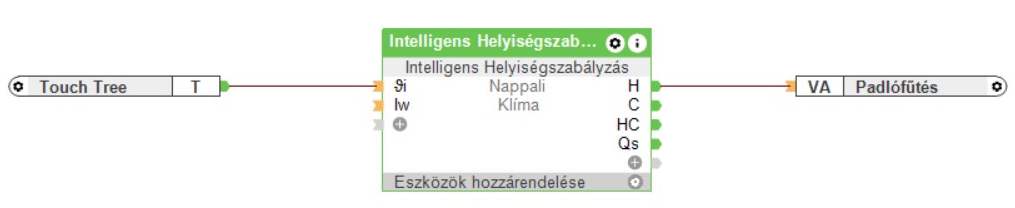

A minimum szabályzási program tartalmazza a hőmérséklet érzékelőt (Touch

kapcsoló)mint bemeneti értéket, tartalmazza a beavatkozó elem (padlófűtés szelep)

kimeneti értékét, és tartalmazza a konfigurációs programban előre sablonként elkészített

intelligens helyiségszabályzó blokkot. A blokk tartalmazza a szabályzáshoz szükséges

összes algoritmust, ezt nem nekünk kell egyedileg megírni. Az alábbi példákban egy

padlófűtéssel rendelkező helyiség programozását tekintjük meg.

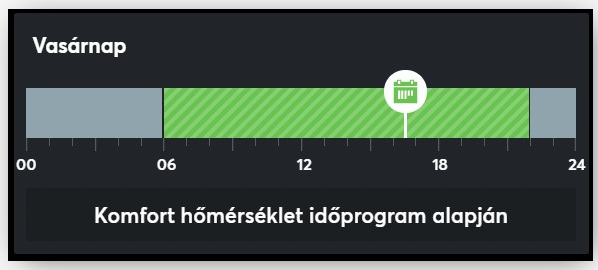

Az intelligens helyiségszabályzó blokk egy öntanuló algoritmust használ, mely

folyamatosan figyeli a helyiség felfűtéséhez szükséges teljesítményt (szelep állapot) és

időt. Így lesz képes a szabályzás a folyamatosan változó körülményeket pontosan

lekövetni. A blokk úgy szabályozza a kimeneteket, hogy mire az időprogram elérkezik a

komfort zónához (zöld tartomány) a helyiség már elérje az ahhoz tartozó hőmérsékletet.

Nyitásérzékelő



Ahhoz, hogy az öntanuló algoritmus megfelelően működjen, szükség van még egy

elengedhetetlen információra, és ez a nyílászárók állapota. Amikor például télen kinyitjuk

az ablakot és szellőztetünk, fontos hogy a rendszernek erről információja legyen. A

nyitott nyílászáró jelre a blokk felfüggeszti a tanulási folyamatot.

Az alap program beállításban 300 másodpercig (TIw paraméter)  nem történik változás

a fűtésben, de ha a beállított idő lejár, és a külső hőmérséklet negatívan befolyásolná a

belső hőmérsékletet, akkor blokk átvált fagyvédelmi funkcióra mindaddig, amig be nem

zárjuk az összes nyílászárót.

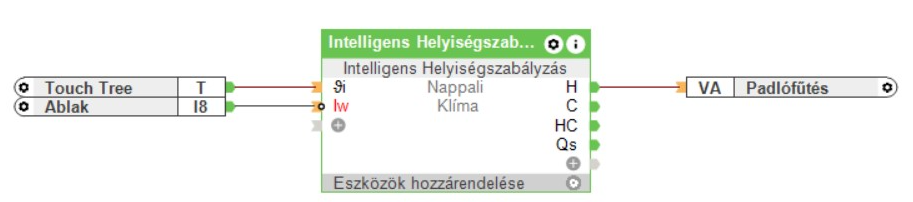

Fontos!!! Az általánosan használt nyitásérzékelők zárt ablaknál fognak „BE”

jelet adni, míg a blokk a nyitott ablak pozícióra vár „BE” állapotot. Ezért a blokk

bemenetét meg kell fordítani. Ezt úgy tudjuk megtenni, hogy az egér mutatót az

„Iw” bemenet fölé visszük, és ha megjelenik egy kis fekete pont, akkor

rákattintunk. Az eredmény pedig így néz ki:

Amennyiben nem használunk nyitásérzékelőt, a rendszer egy esetleges szellőztetésnél

nem kap információt arról, hogy mi okozza a hírtelen hőmérséklet változást. A blokk

elindítja a fűtést a komfort hőmérséklet megtartása érdekében, és ezt a műveletet

megtanulja. A gyakorlatban ez úgy fog megmutatkozni, hogy egyik nap adott időpontban

történ szellőztetés, a következő nap ugyan abban az időpontban túlfűtést eredményez.

Jelenlétérzékelés



A szabályzó blokk képes figyelembe venni a jelenlét érzékelő jelét. Mozgási jel esetén

az időprogramban beállított komfort időtartományt meghosszabbítja, amig aktív mozgás

jel van. Például ha a nappaliban a komfort időszak 22 óráig tart, de mi tovább maradunk

a helyiségben, a mozgásjel a komfort időszakot mindaddig kitolja, amig érzékeli, hogy a

helyiségben vagyunk. Ha a helyiségbe takarék időszakban lépünk be, és a megadott

időnél tovább tartózkodunk bent, akkor a szabályzó bekapcsolja a komfort üzemet. Az

időzítések a paramétereknél másodperc alapon állíthatóak.

Alaphelyzetbe állítás

Amennyiben a helyiségszabályzó blokk jelenlét vagy időzítés miatt eltér az

alapértelmezett időprogramtól, lehetőség van rá, hogy a késleltetési idő lejárta előtt

visszaállítsuk a blokkot alaphelyzetbe. Ehhez szükségünk van a világítás blokk RQ

kimenetére érkező impulzusra, melyet a kapcsoló világítási felületének dupla kattintásával

aktíválunk (helyiség elhagyás), és a Helyiségszabályzó blokk R bementére kötünk.

Hőmérséklet beállítás

Az applikációs felületen minden fontos paraméter elérhető, és akár módosítható is, így

a tulajdonos könnyen a saját igényeire tudja szabni azokat.

Ha a kijelzett hőmérsékleti értékre vagy a „Hőmérsékletek” gombra kattintunk,

láthatjuk a beállított értékeket. A módosítani kívánt érték melletti ceruzára kell kattintani,

és megjelenik egy kis csuszka melyben az érték változtatható. A módosítás csak abban

az esetben lesz elmentve, ha a jobb felső sarokban elhelyezett pipára kattintunk.

A képen csak fűtéshez tartozó hőmérséklet láthatóak, mert a blokkra csak fűtési

kimenet van csatlakoztatva a „H” (Heating/ fűtési) kimenetre. A példában

csatlakoztatunk egy  hűtési kimenetet is a blokk „C” (Cooling/hűtés) kimenetére, így a

felületen a hűtéshez tartozó komfort és takarék hőmérsékletek is megjelennek.

Időprogram

Az időprogram változtatás is ugyan ilyen egyszerű. Az aktuális időprogram sávra

kattintva felugrik az ablak melyben láthatjuk az aktuális időprogramot napokra és

üzemmódokra lebontva.

A zöld szín a komfort- a szürke szín a takarék időszakot jelöli. A komfort időszak

módosításához elég bele kattintani az adott időpontba, és felugrik egy beállítási ablak,

melyben megadható minden paraméter. Új komfort időpont létrehozásához a bal felső

sarokban található „+” jelre kattintva tudunk ugyan erre a beállítási felületre eljutni.

A fűtéshez és a hűtéshez ugyan az az időprogram, csak a hőmérsékleti értékek

változnak.

Üzemmódok, automatikus váltás

Az intelligens helyiségszabályzó blokk automatikus üzemmódban (alapértelmezett

beállítás) képes a belső hőmérséklet alakulásától függően fűtési és hűtési üzemmód

között váltani.  A blokkban két komfort hőmérsékleti érték határozható meg. Egyik a

fűtési komfort hőmérséklet. A blokk akkor vált fűtési üzemmódba, ha a mért

hőmérséklet a fűtési komfort hőmérséklet alatt van. A hűtési komfort hőmérséklet

túllépése esetén vált a blokk hűtési üzemmódra. A hűtési komfort hőmérsékletnek

magasabbnak kell lennie minta fűtési komfort hőmérséklet. A két komfort hőmérsékleti

érték közötti tartomány a lebegő zóna. A helyiségszabályozó blokk csak akkor vált

hűtési üzemmódba, ha van olyan hőforrás, ami azt kiszolgálja.



Hőforrás



Egy külön blokk áll rendelkezésünkre ahhoz, hogy a programban szereplő intelligens

helyiségszabályzók igényeit összegyűjtsük, és vezéreljük vele a keringtető szivattyúkat

vagy hőforrásokat. Ez a blokk a „Hőforrás” blokk. Minden egyes hőtermelőnk vagy

fűtési körünk lehet egy ilyen blokk. A hőforrás blokkban beállítható, hogy milyen

üzemmódban képes működni. Csak azok az igények lesznek továbbítva a blokk felé,

amire be lett állítva. Egy intelligens helyiségszabályzóhoz maximum 3 db ilyen hőforrást

tudunk párosítani.

 Az alábbi példában létrehozunk egy Padlófűtési és egy Mennyezet hűtési Hőforrás

blokkot.

Az intelligens helyiségszabályzó blokkra duplán kattintva felugrik egy ablak, ahol a

hőforrásokat tudjuk hozzáadni. Kiválasztjuk azokat a hőforrásokat, amelyek az adott

helyiségben rendelkeznek hőleadóval és a „Hozzáadás” gombbal felvesszük a listára.

Pipával kijelöljük, hogy melyik hőforrás melyik üzemmódban működik. Amennyiben

két hőforrás is alkalmas azonos üzemmódra, a fűtési és hűtési lapon beállítjuk a prioritási

sorrendet. Ebben a példában a mennyezeti hőleadott fűtésre is engedélyezzük. A fűtés

oldalon a padlófűtés van felül. Ez azt eredményezi, hogy az lesz az elsődleges fűtés, a

mennyezet csak akkor fog belépni, ha a padlófűtés nem elegendő a helyiség kifűtéséhez.

Ezt a sorrendet befolyásolja, hogy melyik hőforrás áll rendelkezésre, melyik éri el az

elinduláshoz szükséges minimum értéket.

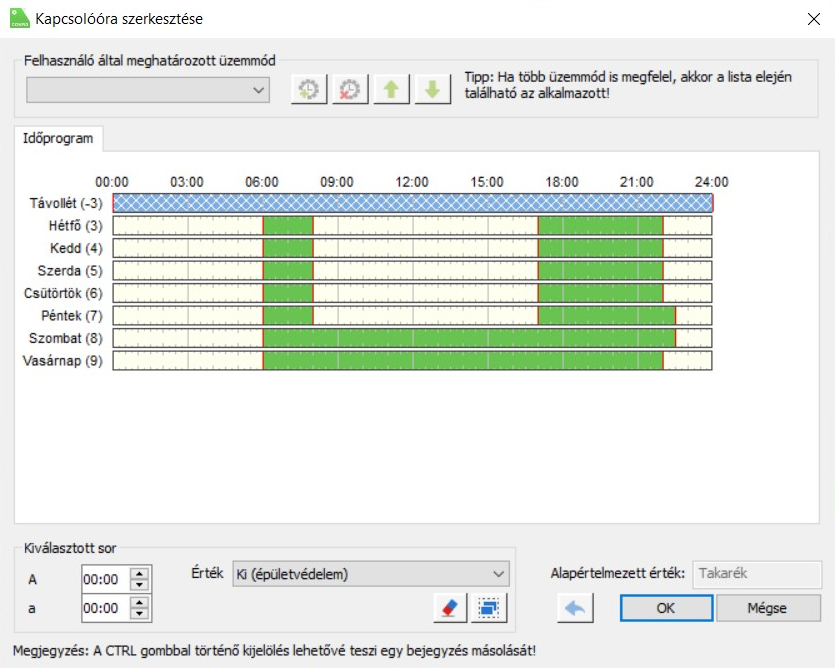

Ebben az ablakban van lehetőségünk az időprogram módosítására is a programon

belül.

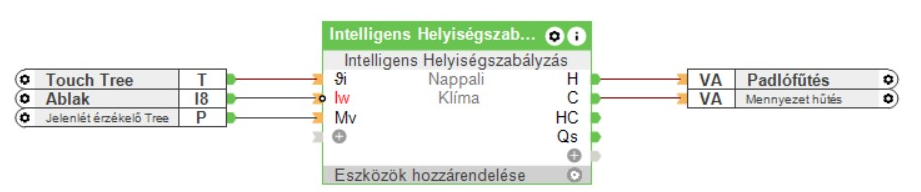

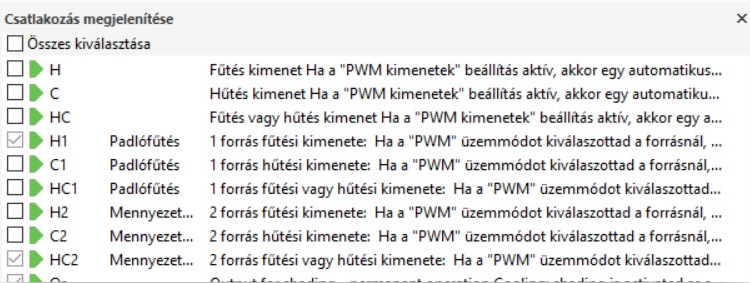

Korábbi példákban az intelligens helyiségszabályzó blokk H és C kimeneteit

használtuk. Ezek a kimenetek nincsenek társítva hőforráshoz, amennyiben valamilyen

igény felmerül, az adott kimenet bekapcsol. A hőforrás blokkok társításával viszont új

kimenetek jelentek meg a blokkon dedikáltan. A kimeneteket át kell kötni a megfelelő

kimenetekhez.
